当前位置：最新资讯 >

环氧地坪起泡的原因及解决方案

文章出处：环氧地坪人气：0 发表时间:2014-10-14 11:16:20【大中小】

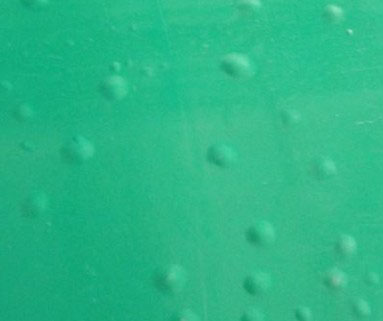

环氧地坪上起水泡多发生在一楼或地下室，有时二楼以上也时有发生，环氧地上起水泡通常在施工后不久就发现，有的上午铺贴的环氧地上下午就有水泡。水泡由小到大，不断发展，发展到一定程度后中止。气温越高，水泡就越容易发生，发展的速度也越快。水泡形状各异，其巨细不一。有的水泡直径达1m以上，高度达 20~50mm。

水泡的发生与施工地区没有显着的联系，同一地区有的严重，有的较轻，有的无缺。同一小组操作，同一资料施工的环氧地上层，有的起水泡，有的无缺，说明水泡是多种因素构成的。

起水泡的缘由，是我们关心的一个问题，剖开水泡发现，泡内都含有水分或炎黄色液体，环氧面层与底层脱离，粘在底层上的胶结料被拉成峰窝状，见图1—1;依照“物理学”解说，在盛有液体的密闭容器内，液体蒸发，构成饱满状态的三条曲线的温度与压力联系，见图1—2。

在密闭的容器内，含有饱满水蒸汽的压力，是跟着温度的升高而上升，当温度为20.C时，鼓包内的压力为0.01MPa;而当温度为70~80.C之间是直线上升到0.1MPa;许多地区在酷热的夏季地上的极端辐射热可达70.C摆布，在这样的高温下，环氧胶结料已经软化粘力大大下降，因而就形同向轮胎内逐渐鼓气相同，使环氧层中兴起了大包，将胶结料被拉成蜂窝状;其间没有起水泡的有些环氧层和地上有些沾不牢固，细心观测触摸有些，也会发现有无法固化的有些，缘由是环氧有潮气不能固化;那么
水分从何处来的呢?

主要有以下几个水的来源：

1.底层、如水泥砂浆找平层，最大含水率达12%摆布，底层的最大含水量大于找平层。

2.环氧中的其它配料内的脱水不尽。

3.环氧和底层施工时联系欠好留下空地和环氧本身的化学活性，没有彻底固化或者是遇到湿润气没有彻底固化的残留物或气体。

4.底层的地下浸透的湿润气体。

从以上四个方面来分析，底层的湿润是主要的，肯定干燥的底层是没有的。含水率的巨细也不能决定地上是不是会发生水泡，底层的部份水气和环氧残留物被包裹在环氧与底层内，构成巨细不一的气泡，因为环氧层本身不透水气，水气不能排出，留下起泡的根苗。所以泡都发生在平面上，多在底层与环氧层之间;底层中的水分是很难防止的，这即是构成环氧层起泡重要因素。

跟着昼夜和季节的大气温度在不断地变化，或逐渐升高，或逐渐下降。包内的水气冷凝结成小水珠，压力也随之下降，因被兴起的环氧层有一定的强度，鼓包不能恢复原状，使鼓包内发生负压，这样又将底层内含有水分的湿气吸入，使包内发生的水分增多。待第二天升温时，因为包内可蒸发的水分增加，又发生更大的压力，使鼓包的体积又扩大，从剖开的鼓包底层中发现峰窝状中有一些小白点，即是和底层相连的水分通道。人们把这种发展着的鼓包叫“活包”。当鼓包发展到一定巨细，因为底层渐干，断了“水源”，也有因包大而扁平，削减了向上的撕开力，有的鼓包处的环氧层受高温效果上晒下蒸。跟着温度的升降，环氧层所受的拉力时大时小，使环氧层发生疲惫和老化。则部份鼓包的环氧层在外力的效果下先破坏。

直接破坏环氧层的美观、无尘净化屋的关闭性能和经用年限。有必要针对工程实际情况，采纳办法防止水泡的发生。

1.解决环氧层起水泡的发生，又主要是解决环氧地板施工中的“三怕”(1)怕水;(2)怕晒;(3)怕尘埃。

2.采纳办法防止水泡：

(1.)在底层上做防水层，防止水气向上渗控制底层或防水层内的含水率在8%内，底层或防水层抗压强度大于20MPa，进行环氧施工。

(2.)提高环氧层和底层或防水层的粘接力，克服初起水泡时的胀力防止水泡的发生。

(3.)环氧层施工中，底涂层应选用质量好的资料，一、让一部份环氧浸透到底层或防水层中上下构成一个整体，二、是提高粘接力，固化后少留残余物质或化学气体。

(4.)环氧施工完后防止阳光的照晒，削减环氧层外表和里边温差巨细的变化。

(5.)在底层或防水层上施工一定要整理洁净。施工后的环氧层和底层或防水之间不留空地。

(6.)总之防水资料在选用上有必要，具有以下几点，1)抗渗不透气性;2)抗压性，强度大于20MPa;3)和地上有超强的粘接性;4)和环氧树脂容易粘接构成一个整体。防水层
在施工完工后3天内不得上人,保护好制品。

解决方法：

环氧树脂防水地坪涂料是国内尖端的环氧防水地坪涂料，能够在一楼湿润水泥、水磨石地板及施工不久养护期未到的湿润水泥地板直接施工本资料，能够达到能与上层环氧联系严密，耐重压、不起泡、不脱层等优点。保证一楼湿润地板施工环氧不起水泡，与基材的附着力好、每平方米≥0.3kg。

上一篇：启创地坪面向淮海经济区创优质地坪工程服务 下一篇：环氧自流平地坪施工解决方案分析
