当前位置：最新资讯 >

环氧树脂防静电地坪工程施工工艺

文章出处：地坪工程人气：0 发表时间:2014-10-26 18:07:38【大中小】

地坪工程中环氧地坪是一种高强度、耐磨损、美观的地板，具有无接缝、质地坚实、耐药品性佳、防腐、防尘、保养方便、维护费用低廉等优点。

地坪工程中环氧地坪大致可以分为：环氧树脂磨石地坪、环氧树脂彩砂压砂地坪、环氧树脂自流平地坪、环氧树脂砂浆型地坪、环氧树脂平涂型地坪。

徐州环氧地坪专家启创提醒您，您需要根据您的具体生产办公环境不同选择适合自己的环氧地坪。
如果您是机械企业，您主要考虑以下问题
1. 耐磨性：地坪在使用时会有哪些车辆行走；
2. 耐压性：地坪在使用时会承受多大荷载；
3. 耐冲击性：冲击力是否会引起地坪面剥离；
如果您是化工企业，您主要考虑以下问题
1. 耐酸碱性：使用时腐蚀性化学物质的种类及浓度。
2. 耐溶剂性：使用时溶剂类型及接触时间。
如果您在二楼以上做地坪，主要考虑
根据地坪是在地下楼层还是地面楼层的位置，确定是否需要防潮处理或选择特殊防潮地坪？
启创徐州环氧地坪提醒您，您同时也可以根据作业环境选择颜色，是否需要用颜色漆划分区域。地面漆是亚光还是亮光，对地坪的平整度要求。

第一部分基面前期处理

1、前期工作
a. 测量施工地坪的表面含水率，应小于8%；
b. 测量施工环境的空气湿度，应小于75%；
c. 测量施工环境温度，应大于0℃；
d. 测量施工地坪的平整度；

2、基层处理；
a. 清除地坪的水泥疙瘩及其它凸起物；
b. 清除原先地坪油污；
c. 清除原先地坪的潮湿部分；
d. 对原先地坪的空鼓起壳部分进行填补；
e. 对原先地坪开裂及有缺陷的孔洞进行修补；
f.步骤完成后，进行无尘打磨处理。

第二部分产品介绍及施工步骤

地坪工程防静电自流平环氧地坪涂装系统
1、适用范围
电子厂、通讯、计算机、航天核电站、兵工厂、化学、粉体、有机溶济、瓦斯等一切需要抗静电的场所。
2、性能特点
a、拥有环氧地坪的所有优异性能;
b、耐磨，耐腐蚀，附着力强;
c、良好的导电性，不产生静电火花，不受时间、温度、湿度等影响;
d、表面光洁平整;
3、技术指标

项目	指标	检测标准及说明
基料	环氧树脂和固化剂	全部采用进口原材料
湿料密度（g/ml)	1.2～1.3	GB6750-86
表干（h）	3-5	25℃
实干（d）	2-3	25℃
附着力（级）	≤1	GB/T9286-1998
铅笔硬度（H）	2	GB/T6739-96
抗冲击性（反冲）	涂膜不开裂、不脱落	GB/T1732-93
抗压强度（Mpa）	﹥50	GB/T2569-1995
耐磨性（mg,500g/1000r）	﹤40	GB/T1768-89
耐10%H2SO4 （7天）	漆膜未见腐蚀现象	GB/T1763-89
耐40%NaOH（7天）	漆膜未见腐蚀现象	GB/T1763-89
耐二甲苯（7天）	漆膜未见腐蚀现象	GB/T9274-1988
耐烟头灼烧性	不起泡、不烧焦、不留痕迹	EN1399:98
耐温性（150℃,0.5h)	不起泡、不开裂
表面电阻率（Ω）	10⁵～10⁸	GB1410-89
体积电阻率（Ω.㎝）	10⁵～10⁸	GB1410-90
环保性	完全固化后无毒无味	绿色环保产品

地坪工程防静电自流平环氧地坪涂装系统施工步骤
a.防静电底漆
用刮刀将防静电底漆满刮地坪；稍干后吸油量较大部分会有泛白现象，应补涂防静电底漆
b.按设计铺设导电铜箔
待底漆干燥后，测量地坪电阻值，一般为10×10⁴～10⁵Ω，然后按一定间隔（500×500㎝）贴导电铜箔，形成田字形网状结构，以达到将电荷迅速向接地极传导的作用。完成后用PC27—1型数字式自动量程电阻表测量导电铜网的网构导电性，安装接地装置，使接地电阻小于10Ω；
c.刮防静电砂浆第一遍
用防静电中涂、石英砂、滑石粉搅拌匀后，调成防静电环氧砂浆，用刮板满刮一遍，然
后对部分有缺陷孔洞进行点补；
d.刮防静电砂浆第二遍
用防静电中涂、石英砂、滑石粉搅拌匀后，调成防静电环氧砂浆，用刮板满刮一遍，然
后对部分有缺陷孔洞进行点补；
e.刮防静电腻子第一遍
用防静电中涂、固化剂、滑石粉搅拌均匀后，调成防静电环氧腻子，用刮板满刮一遍，
然后对部分有缺陷孔洞进行点补；
f.无尘打磨
防静电腻子干燥后，用无尘打磨机整体打磨，彻底消除刀痕并吸尘；
g.刮防静电腻子第二遍
用防静电中涂、固化剂、滑石粉搅拌均匀后，调成防静电环氧腻子，用刮板满刮一遍，
然后对部分有缺陷孔洞进行点补，固化后用PC27—1型数字式自动量程电阻表测量成型涂层的导电性，表面、体积电阻平均值：10⁴～10⁹Ω。
b. 镘涂自流平防静电环氧面漆。

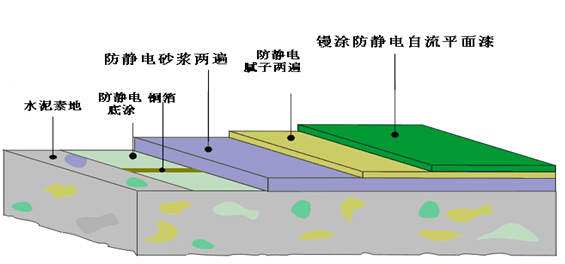

地坪工程防静电自流平环氧地坪涂装系统

施工分层图
