当前位置：最新资讯 >
硅PU球场地坪工程介绍及施工工艺
地坪工程中硅PU特点
一、专业性：
上硬下弹的性能，是为健康运动而设计的专业结构。球场的建设其中一个重要目的是，是为了运动提供专业、安全、健康的运动竞技条件，富有硬性特质的场地才能带来专业的运动质感；而带有弹性的运动地面，可以有效地增加运动缓冲，减少运动员脚踝、关节、韧带因地面反作用力造成的伤害；同时有效减低运动中因跌、摔造成的运动意外受伤。硬中带弹，弹而不软的专业运动结构。
二、环保性
执行室内装饰装修材料有害物质限量国家标准：GB18581
1、为单组份有机硅改性聚氨脂，吸 水固化，不残留有害的化学成分。
2、面层为合成树脂，水性材料，公认的环保材料。
硅PU成为市场一致公认的健康型专业弹性球场材料，有赖于在研发时充分考虑到材料的卫生环保性能，以《国家室内装饰装修材料有害物质限量》（GB18581）为检验标准，弹性层、加强层为单组份有机硅改性聚氨脂，吸水固化，不会残留有害的化学成分；面层为水性材料，公认的卫生环保。经国家建筑材料检测中心的抽检检验，硅PU全套材料完全符合国家室内装饰装修材料有害物质限量标准，并通过由国家环境保护部认证中心颁布的中国环境标志产品认证（Ⅰ型）即十环I型标志，进入政府绿色采购清单。
三、实用性
超过1000万平方米硅PU场地正在共同验证
■优越的耐候性
硅PU不会因户外高、低温 气候等环境改变而褪色、发硬、 发软等现象，即使在强紫外线、 臭氧、雨水及高温差等气候环 境下依然能长期保持其鲜艳的 色彩。
■超强的耐磨性
硅PU独创性的水性面层， 能保证外观结构特征恒久稳 定不变，耐磨性能满足长期 高使用频率的需要。
■出色的抗污性
硅PU面层坚韧、密实，不易被鞋底或其它硬物刮花，通过简 易的冲洗即可长期保持球场光 洁如新。
硅PU地坪工程施工工艺
1、硅PU地坪工程基础处理
新水泥混凝土基础
1.1磨缝
把温度缝两边的基面各宽40-50mm磨成斜口深3mm，使温度缝表面成“V”型，（各40-50宽是提高填缝胶与基面的粘接面积，增加其粘接力，3mm深是保证填缝胶厚度而不占用弹性层的位置，保证整体的缓冲性好，使基础的热胀冷缩不影响硅PU表面）。
把温度缝两边的基面各宽40-50mm磨成斜口深3mm，使温度缝表面成“V”型，（各40-50宽是提高填缝胶与基面的粘接面积，增加其粘接力，3mm深是保证填缝胶厚度而不占用弹性层的位置，保证整体的缓冲性好，使基础的热胀冷缩不影响硅PU表面）。
1.2酸洗
用清水湿润基础（防止稀盐酸渗入基础里面），以浓度为8%左的稀盐酸均匀泼洒并洗刷基面，再用清水冲洗干净（一般冲洗两遍），洗完干燥后要求基面水泥原色，无白色粉化物及浮松物。在酸洗过程中要圈出积水位并做标识标记。
用填缝泡棉轻挤满温度缝（填缝泡棉是可拉伸、可压缩的，有效减少基础热胀冷缩变化影响表面外观）露出部分填缝泡棉用手提磨机磨平，再用TB-002分两道以上把“V”型槽填平（每道填的厚度不大于1.0mm，太厚会发泡，影响TB-002的拉伸性能）。TB-002半干（表干前）状态下在表面贴上一块宽50mm的无纺布覆盖温度缝，无纺布不能宽于“V”型槽或超出“V”型槽范围。(无纺布超出“V”型槽范围，与基础直接粘结，会造成基础热胀冷缩应力直接作用于无纺布，令整个填缝系统失去缓冲作用）
1.4底涂
基础足够干燥后用专用底涂（TB-201）分一道滚涂于基面，原则以涂刷后基面转变为湿润颜色，不足处应补涂（底涂的作用为渗透进基础的微细孔内，固化后起加固基面）。在基础表面强度<C20或表面较松散时，可用TB-201加1倍稀释剂（二甲苯或醋酸乙酯）稀释后厚涂于基面（增强其渗透性，增加TB-201渗入深度）直到表面颜色变湿润为止，使基础表面得以达到施工要求。应避免在烈日下或基础温度较高情况下（>450C）施工以保证底涂漆的渗透性（无雾雨天气的早上或傍晚较适宜）。
待TB-201T涂刷完立刻滚涂一道稀释的TB-002（加20%稀释剂），（作用为封闭基础表面的微细孔，防止微细孔里的空气对TB-002刮涂时 产生小针孔；提高对基面的粘结，防止因为TB-201滚刷太厚，完全固化后表面太光滑而减低粘结强度。）
硅PU地坪工程旧水泥混凝土基础：
2.1基础要求：
坚实、平整、无下沉板块，断裂缝不超10mm宽，若没有切割合理温度缝，必须按新水泥基础要求切割温度缝。若基础有下沉或极不平整、断裂缝过宽过多等现象，建议重新用沥青混凝土（>40mm厚）或水泥混凝土（>50mm厚）铺设找平基础。
2.2基础处理：
基本按新水泥混凝土基础处理方法处理。若基础有裂缝超过2mm宽的，应用切割机扩宽列6~8mm，按新水泥基础要求磨缝、填缝；若宽度少于2mm的把缝表面磨成“V”字型，宽度40~50mm，深度3mm，直接用TB-002分多道填平即可。
2.3找平、修补
在酸洗过程中圈出的积水地方，积水涂度不超过5mm的用弹性层（TB-002）加面层专用砂按1：1（重量比），再加适量稀释剂搅拌均匀并调节至适合施工稠度，用直尺或刮板涂刮找平积水处；若积水深度超过5mm的地方，应用TB-002薄涂一道于积水处，再用底涂（TB-201）加40~80目砂按1：6~8（重量比）拌和均匀，平整摊铺于积水处并压实，（薄涂TB-002作用为保证修补料与基面粘结牢固；若砂粒较细>80目，加入量要相应减少，每道修补厚度不超15mm）修补时注意修边不要让修补后的边高出基面，若有高出需在固化后打磨平整后才能进行弹性层施工。
硅PU球场
3、硅PU地坪工程沥青基础：
3.1基础要求：
表面均匀坚实、无油污、无未搅拌开的沥青块，平整无裂纹，无烂边堆挤，无麻面，接缝平顺光滑，无阻水现像，压实密实度不少于95%，在中型碾压机压过后，无显著轮迹，无发软起皮，无松散浮土、波浪等现象，平整度为3mm直尺误差小于3mm，平整度合格率大于90%，有一定排水坡度，保证泄水。新沥青基础自然养护不少于28天，使沥青中高沸点挥发物挥发完全，保证硅PU材料与基础有良好的粘结。
3.2基础处理：
3.2.1清洗:
用洗衣粉水液或洗洁精水液，清洗基面，再用清水冲洗干净，清洗后的基础应无脏污物及其它浮松杂物。清洗时要标好积水位的标识标记 。
3.2.2找平:
用专业底层TB-202A：32.5R水泥：50~100目沙=1：1.25：1.25（重量比）比例搅拌均匀（可加水调节施工稠度），用胶刮板分两道以上刮涂于基面，要求必须把基面的空隙填平，密封，保证干固后没有针孔，表面平整，不影响后面施工。若基面空隙较大，第一道刮涂时可按TB-202A：32.5R水泥：50~100目沙=1：2：2（重量比），搅拌均匀后刮涂；第二道按TB-202A：32.5R水泥：50~100目沙=1：1.25：1.25（重量比）涂刮。（基面粗糙、空隙较大，用量应适当增大）.

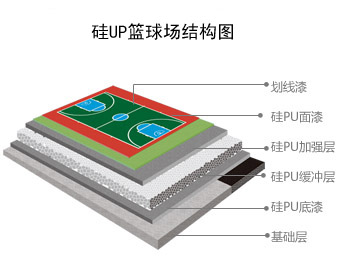

2、硅PU地坪工程硅PU材料施工
（弹性层→加弹层→面层→划线）
1、弹性层：
弹性层施工前应仔细检查确认基础处理完后方能进行弹性层施工，弹性层（TB-002）为单组份吸水固化材料，用齿刮板直接涂刮于基面， 每道涂刮厚度不能超过2.5mm，每道涂刮时间间隔以前一道干固为准（一般约10小时，具体视现场天气情况而定）直至涂刮至所需厚度。气温较低，涂料稠度增加时，可加入适量稀释剂（二甲苯、醋酸乙酯、200#溶剂油）调节施工稠度，若气温低于15℃以及相对湿度较低（<60%），需加入3~5%水搅拌均匀后涂刮，以加速材料固化，减少间隔时间，具体加水量视现场天气而定。使用稀释剂前必须做小试（按TB-002：稀释剂=10：3搅拌均匀做1.5~2mm厚小样块），确认稀释后的材料固化没问题才能使用。应避免在高温烈日下施工，施工后应保持2~3小时不受猛烈阳光照射，否则因表面成型太快会造成表面鼓泡。弹性层干固后，用积水法测试表面平整度，积水处用TB-002修补平整，表面若有粒状杂物或堆积处需用磨机或其它工具修整平后才能进行加强层施工。
2、加强层：
加强层（TB-003）为单组份吸水材料，用胶刮板分1~2道直接刮涂于修整好的弹性层面上，必须保证刮涂后表面光滑平整，每道涂刮时间间隔以前一道干固为准（一般约10小时，具体视现场天气情况而定）直至涂刮至所需厚度。若气温较低（<12℃）以及相对湿度较低（<60%），需加入2~5%水搅拌均匀后涂刮，以加速材料固化，减少间隔时间，具体加水量视现场天气而定。若气温较低，涂料稠度增加时，可加入适量稀释剂调节施工稠度。应避免在高温烈日下施工，施工后应保持2~3小时不受猛烈阳光照射，否则因表面成型太快会造成表面鼓泡。在施工过程中若有杂物混入或刮涂有不平整处需修整平滑后才能进行面层施工。
3、面层：
面层（TB-205）为双组份水性材料，必须按规定比例（A组：B组=100：7（重量比））把两组份充分搅拌均匀，（配比不准会影响面层的固化效果，直接影响面层的使用性能）加水稀释施工稠度，一般加入50~80%（TB-205重量计算，根据现场实际情况而定），用专用喷枪分多道喷涂于加强层面上。需表面粗糙的加入专用砂进行喷涂便可。最低温度低于5℃不适宜施工，施工后保持10小时无水浸泡。各类球场面层参考做法：
A、 篮球场：分三道喷涂，第一、二道加30%（TB-205重量计算）专用砂，每道TB-205用量约为0.12kg，第三道不加砂（用量约为0.06kg），加砂时，应先将A组份与专用砂搅拌均匀，再加入B组份搅拌均匀，再加水稀释；三秒禁区应做三道加砂的，一道不加砂（共四道）。
B、 网球场：分三道喷涂，第一道加50%砂，第二道加20%砂，第三道不加砂。
C、 羽毛球、排球场：不加砂喷涂三道。
4、划线
按标准尺寸量度定位，标出界线位置，用美纹纸沿界线两边贴在球场上，用专用划线漆（TB—207）涂刷于美纹纸间，待表面干后撕掉美纹纸。TB—207为双组份材料，必须按规定比例（A:B=100：7）把A、B两组份充分混合均匀，分两道涂刷。若球场表面为粗糙面，第一道可加20%面层专用砂涂刷，以防渗边。
5、注意事项：
5.1调配材料时必须称量准确并搅拌均匀。
5.2使用任何辅助材料，施工前必须做试验确认没问题才能使用。
5.3施工整过程每一道工序施工前必须保持表面清洁。
5.4室内场地必须保证良好的通风效果。
5.5场地铺设后需保持5天以上才能投入使用。
性能特点
1、舒适性：无论你是在跑动，运球还是禁止不动，硅PU的适度曲张技术都为您提供了高度的舒适性。
2、振动吸收：当硅PU承受瞬间冲击时，有63%的冲击力被地面系统所吸收,更好的保护了运动员的脚踝。
3、超强耐磨：面层选用高强度硅树脂颗粒材料，独特的双层结构。比普通产品更加耐磨，有的使用寿命达到8年以上。
4、粘合能力：硅聚氨脂材料能渗透不同材质基础毛孔， 产生高强度附着力，更好与基础粘合。
5、技术稳定性：无论是大球还是小球的回弹性、吸震性及摩擦系数能贯穿整个场地系统，保证其技术稳定性。6、理想的综合功能：适用于室内外篮球场，网球场，排球场，羽毛球场，手球场，休闲场地，健身房等多项运动地面。
7、易施工：可在沥青混凝土或水泥混凝土基础上直接施工，所有材料都按比例分类桶装，可按使用说明施工，操作简单便捷。
8、易维护：含有抗污助剂，污渍不会渗入面层，只需用清水清洗即可保持常新。
9、持久耐用性：
①、优越的耐候性：硅PU不会因户外高、低温气候等环境改变而出现褪色、发硬、发软、面层泛白等现象，即使在强紫外线、臭氧、雨水及高温差等气候环境下依然能长期保持其鲜艳的色彩。
②、超强的耐磨性：硅PU面层采用添加硅树脂颗粒做法，其结构特征恒久稳定不变，软硬适中，耐磨性能满足长期高使用频率的需要。
③、出色的抗污性：硅PU面层密实，软硬适中。不易开裂、起皮，褪色泛白，通过简易的冲洗即可长期保持球场光洁如新。
使用注意事项
● 调配材料时必须称量准确并搅拌均匀。
● 施工整过程每一道工序施工前必须保持表面清洁。
● 室内场地必须保证良好的通风效果。
● 场地铺设后需保持5天以上才能投入使用。
● 严禁穿皮鞋、高跟鞋或易掉颜色的运动鞋上场。
●严禁切割挤压，表面不宜与坚硬物体磨擦，以免损坏或破裂。
●严禁在地板上使用酸、碱等腐蚀性等化学剂并远离火源、高温，以免地板变形。
适用范围
1.高级中小学、高等院校网球场、篮球场、羽毛球场、排球场、运动场；
2.专业运动场馆、训练场；
3.幼儿园游乐场，健身房，舞蹈室等；
满足条件
1.很好的提供运动员保护功能，有效避免运动过程中的可能伤害；
2.大幅提高运动员竞技水平；
3. 美化校园环境，提升学校形象；
4.使用寿命长达8-15年以上；
硅PU球场地坪工程施工方案
一 基础处理
1、 新水泥混凝土基础：
（1）基础要求
坚实平整（平整度要求：3m 直尺误差不大于3mm），有一定排水坡度（一般横向不大于4‰，纵向不大于2‰，），混凝土强度标准≥C25,浇制后保水养护不少于7天，整体固化养护期不少于28天。新水泥基础浇制后必须切割合理的温度伸缩缝；若分板块浇制的，板块间必须切割温度缝。
（2）基础处理
a 磨缝：把温度缝两边的基面磨成“V”型斜口（深3㎜、幅40～50㎜)。
b 酸洗：用清水湿润基础，以浓度为8%左右的稀盐酸均匀泼洒并洗刷基面，再用清水冲洗两遍，干燥后基面呈水泥原色，无异物。在酸洗过程中，要圈出积水位并做标记。
c 底涂：用底涂（RF-201）分多道滚涂，涂刷后基面形成光亮膜，应避免在烈日下或基础温度较高的情况下（﹥45°C）施工，以保证底涂漆的渗透性。在基础表面强度﹤C20或表面较松散时，可用RF-201加1倍稀释剂稀释后厚涂于基面。
d 填缝：底涂固化后，填缝胶加10％-20％稀释剂，用毛刷涂刷温度缝的两侧，然后填泡棉，对折轻挤温度缝，磨平露出部分的填缝泡棉，再用填缝胶分两道把“V”型槽填平（一次填的厚度≤1.0㎜）。
e 找平、修补：在酸洗过程中圈出的积水地方，涂刷不超过5㎜的弹性层（RF-002），加面层专用砂（按1：1，重量比），再加适量稀释剂调节至适合施工的稠度，用直尺或刮板找平积水处；若积水深度超过5㎜，应用RF-002薄涂一道，再用底涂（RF-201）加砂（按1：6～8，重量比）搅和均匀，平整摊铺并压实，边高不要超出基面。
2、硅PU地坪工程旧水泥混凝土基础:
（1）基础要求：坚实、平整、无下沉板块，断裂缝不超过10㎜宽，若没有温度缝，必须按新水泥基础的要求切割。若基础下沉或极不平整，断裂缝过宽、过多等现象，重新用沥青混凝土（﹥40㎜厚）或水泥混凝土（﹥50㎜厚）铺设，找平基础。
（2）基础处理：基本按新水泥混凝土基础的方法处理。若基础有裂缝超过2㎜宽的，应用切割机扩宽6～8㎜，按新水泥基础要求磨缝、填缝;若宽度少于2㎜的，把缝表面磨成“V”字型（幅度50㎜，深度3㎜），直接用填缝胶分多道填平即可。
3、沥青基础：
（1）基础要求：表面均匀坚实，无油污无未搅拌开的沥青块，平整无裂纹，无烂边堆挤，无麻面。接缝平顺光滑，无阻水现象，密实度≥95%。在中型碾压机过后，无明显轮迹，无发软起皮，无松散浮土、波浪等现象，有一定排水坡度。新沥青基础自然养护≥28天，以保证PU材料与基础有良好的粘结。
（2）基础处理：
A、清洗：用清洁剂液清洗基面，再用清水冲洗干净。清洗后的基础应无脏污物及其他浮松杂物。清洗时要做好积水位的标记。
B、找平：用底层材料（RF-202），按比例搅拌均匀（可加水调节稠度），用胶刮板分两道（或两道以上）刮涂基面，必须把基面的空隙填平、密封，保证干固后没有针孔，表面平整。若基面空隙较大，第一道刮涂时可加入细砂，搅拌均匀后刮涂。
C、积水找平修补：按新水泥基础的要求处理。
二 硅PU地坪工程材料施工
1、 弹性层施工前，应确认基础层处理完毕，用齿刮板将单组份弹性层材料（RF-002）涂于基面，每道涂刮厚度不能超过2.0mm，干后再刮涂，直至所需的厚度。涂刮时若不能流平挂齿痕迹，需多加稀释剂；若气温较低，需加入水搅拌均匀后涂刮，以加速材料固化，减少间隔时间。应避免在猛烈阳光照射下施工。弹性层干固后用积水法测试表面平整度，积水处用RF-002修补平整。表面若有杂物或刮涂不平整处，需修整平后才能进行加强层的施工。
2 、加强层（RF-003）为单组份材料，施工方法与弹性层一致。若加强层设计较薄（≤1mm），可用胶刮板分多道涂刮，保证表面光滑平整。
3 、面层（RF-205）为双组份水性材料，必须按规定比例（配比不准会影响层面的固化效果，直接影响层面的使用性能）把两组份充分搅拌均匀，加水稀释至施工的稠度，用专用喷枪分多道喷涂于加强层面上。表面需“麻脸”效果的，加入专用砂进行喷涂便可。最低温度≤5℃时不适宜施工。施工后保持10小时无水浸泡。
各类球场硅PU地坪工程面层的做法（供参考）：
A 篮球场
分三道喷涂，第一、二道加15%专用砂，每道（RF-205）的用量为0.15KG，第三道不加砂，用量为0.1KG。加砂时，应先将A组份与专用砂搅拌均匀，再加入B组份搅拌均匀，再加水稀释；三秒禁区应做四道，三道加砂，一道不加砂。
B 网球场
分三道喷涂，第一、二道各加50%砂，第三道不加。
C 羽毛球、排球场
不加砂，喷涂三道。
4 按标准尺寸度量定位，标出界线位置，用专用划线漆（RF-207）分两道划线。如球场表层为粗糙面，第一道可加20%的面层专用砂涂刷，以防止渗边。
5 注意事项
A 调配材料时必须称量准确并搅拌均匀。
B 整个施工过程，每一道工序前，必须保持表面清洁。
C 室内场地必须保持良好的通风效果。
D 场地铺设后需保持5天以上才能投入使用。
E 施工的具体细节需根据现场情况加以判断并妥善处理。
硅pu篮球场地坪工程施工—— 弹性层施工
1在施工该涂层前检查确认基础处理符合施工要求
材料在施工前必须要按配比将定量的水加进材料内
每一桶材料25㎏
需加入250克水然后用电动搅拌机搅拌均匀(约3分钟才可使用。
加水的时候可用我公司提供的量杯进行称量
已加水的材料必须在1小时内用完已开启的材料尽量在当天用完。
2缓冲层施工是采用薄涂多遍的方法施工
既能保证质量又能节省材料。
施工时用带齿镘刀将缓冲层材料涂刮于基面上
每道涂刮厚度不能超过2mm
每道涂刮时间间隔为前一道干固为准一般约10小时
以保证表面流平。缓冲层干固后用积水法测试表面平整度
积水处用缓冲层材料修补平整
表面有粒状杂物混入或堆积处需用磨机打磨平整再进行下一道工序施工。
硅pu篮球场施工—— 稳定层施工
待缓冲层材料干固后须及时施工加强层材料
能确保两层材料结牢固。
加强层材料的施工方法与缓冲层相同。
干固后表面要求平整光滑
若在施工过程中混入杂物或不平处需修整平滑才能进行下一道工序。
硅pu篮球场施工——面层施工
1面漆层分两遍施工
第一遍硅PU球场面漆为双组份材料
由A组份固化剂和B组份色漆组成
配比为A固化剂)∶B色漆=1∶1重量比。
将此两种材料混合均匀
然后加入专用止滑粉
添加量为A.B混合重量的1%将材料充分搅拌均匀后用滚筒施工。
第二遍施工同上
但止滑粉的添加量减半即每100㎏面漆加0.5㎏止滑粉。
硅PU场地地坪工程施工工艺
一、基础填缝处理：
1.清理基面，新基础用清水湿润基面，用5%左右的稀盐酸泼洒并洗刷水泥基面，再用清水冲洗干净。清洗干燥后基面应无白色粉化物及浮尘物。
2.填缝胶填充：硅PU球场填缝胶为单组份水固化材料，施工前要加入5%的水搅拌均匀后才可以将材料灌入
二、密封底漆：
1.基层干燥后，对明显凸出部分进行打磨处理，然后施工封闭底漆。施工时水泥基面要求坚固、干燥、干净、平整，无油污及粉化现象。
2.待施工基层干燥后用滚筒将底漆材料均匀地滚涂在水泥基面上，起到封闭水泥基面的隙孔，提高塑胶层与水泥基面的粘结强度的作用，使之不易脱层和产生气泡。如有部分地面吸料较明显的要重复滚涂一至两遍。待底漆层干固后，再进行下一道工序施工。
三、弹性层施工：
1.每一桶材料（25㎏）需加入160克水然后用电动搅拌机搅拌均匀(约3分钟）才可使用。
2.已加水的材料必须在1小时内用完；已开启的材料尽量在当天用完。
3.弹性层施工是采用薄涂多遍的方法施工，每道涂刮厚度不能超过2mm，每道涂刮时间间隔为前一道干固为准（一般约10小时）
4.涂刮时注意流平效果，若不能流平刮齿痕迹，需添加专用稀释剂调节稠度，以保证表面流平。
5.弹性层干固后，用积水法测试表面平整度，积水处用缓冲层材料修补平整，表面有粒状杂物混入或堆积处需用磨机打磨平整再进行下一道工序施工。
四、稳定层施工：
1.稳定层每一桶材料（25㎏）需加入80克水然后用电动搅拌机搅拌均匀(约3分钟）才可使用。
2.已加水的材料必须在1小时内用完；已开启的材料尽量在当天用完。
3.施工过程中混入杂物或不平处需修整平滑才能进行下一道工序。
五、面层施工：
1.面漆分两遍施工，第一遍A:B=1:1，止滑粉加入比例为A+B的1%；第二遍A:B=1:1,止滑粉加入比例为A+B的0.5%
2.每一遍面漆的施工要等上遍面漆干固后才可进行。
3.施工工具：滚筒/喷枪。
六、划线：
1.划线漆施工需要A:B=1:4勾兑搅拌均匀后方可施工。
2.施工时按照球场的规格尺寸标准标出界线位置，用美纹纸沿界线两边贴好，用小油扫直接施工，在硅PU球场面层上要划标线的部位涂刷一至两遍划线漆，待表面干后撕掉美纹纸。
◆ 注意事项：
● 调配材料时必须称量准确并搅拌均匀。
● 施工整过程每一道工序施工前必须保持表面清洁。
● 室内场地必须保证良好的通风效果。
● 场地铺设后需保持5天以上才能投入使用。
复合型硅pu球场地坪工程适用范围：
1 高级中小学、高等院校网球场、篮球场、羽毛球场、排球场、运动场；
2 专业运动场馆、训练场；
3 幼儿园游乐场，健身房，舞蹈室等.
复合型硅pu球场地坪工程满足需求：
1 很好的提供运动员保护功能，有效避免运动伤害
2 大幅提高运动员竞技水平
3 美化校园环境，提升学校形象
4 使用寿命长达8-15年以上
复合硅pu球场施工地坪工程技术指标：
|
复合型硅pu球场地坪工程应用特点：
1 弹性极佳，提高跑动速度并能更好的保护运动脚踝和防止其他伤害
2 防滑性好，移动、停止随意而为，避免滑倒
3 耐磨性强，满足长期高频率使用要求
4 耐候性，耐光照性优异，不易老化损坏。
5 抗污性好，易于清洁
6 颜色亮丽，持久不褪色，日久常新。
复合型硅pu球场地坪工程施工工艺:
1 基面处理：检查基础平整度，用3m直尺测量平整度需在3mm以内，全场整体平 整.
2 硅PU底漆施工：用硅PU底胶掺30%黑胶粉（石英粉）搅拌均匀，滚涂一道。
3 黑橡胶粒摊铺：采用粒径2-4mm高弹性黑胶粒掺高强度单组份胶水，搅拌均匀倒入摊铺机，固化保养24小时。
4 硅PU找平层：采用硅PU材料及胶料进行修补固化后进修平整度测试。
5 硅PU弹性层：硅PU弹性中涂材料和石英砂按配比（A:B=30:9）用搅拌机搅拌均匀，用镘刀将弹性层材料涂刮于基面上，每道涂刮厚度不能超过2mm；
6 硅PU弹性加强层找平施工：待弹性层材料干固后（10小时）须及时施工加强层材料，能确保两层材料结牢固，用硅PU弹性加强层材料加适量的石英砂用镘刀涂刮一道，干固后表面要求平整光滑；
7 硅pu球场界面剂施工：待弹性找平层材料干固后（时间10小时），全场处理好后进行界面剂施工,SG-03材料在施工前必须要按配比(A:B=1:1)用搅拌机搅拌均匀(约5分钟）才可使用，全场滚涂一片就可。
8 硅PU面漆层施工：用硅PU球场面漆为双组份水性材料，由A组份和B组份组成，配比为A∶B=21∶0.2（重量比），将此两种材料混合均匀，然后加入石英砂，（添加量为A.B混合重 量的（1：0.2），将材料充分搅拌均匀后用滚，刮、喷施工。
上一篇：地坪知识大全 下一篇：地坪工程打磨、清洁工具在车间地坪漆施工中的
此文关键字：
地坪工程
最新产品
同类文章排行
最新资讯文章
- 环氧防静电地坪的施工工艺与发展趋势
- 环氧地坪漆涂装的验收标准
- 水性环氧地坪的优势
- PVC地板材料的优势
- 渗透硬化剂地坪施工工艺
- 耐磨地面硬化剂施工
- 环氧地坪停车场地坪怎么做，价格多少？
- 环氧自流平彩砂地坪涂装
- 固化剂地坪中地坪渗透剂的应用和介绍
- 环氧树脂地坪失光问题的解决方案
