启创地坪工程有限公司随着组织机构的完善，企业规模不断壮大，为了保证向广大客户提供优质的工程，为全国提供全方面的地坪服务包括：地坪咨询，地坪设计，优良的地坪漆，提供优质的地坪施工，地坪监管，地坪售后。公司施工技术精湛，服务细致入微，办公环境良好，荣获各种证书。启创地坪工程有限公司提供专业的地坪工程服务中心，主要经营：工业洁净地坪，学校康体地坪，医院医疗地坪，市政商业地坪，防腐防静电地坪等。

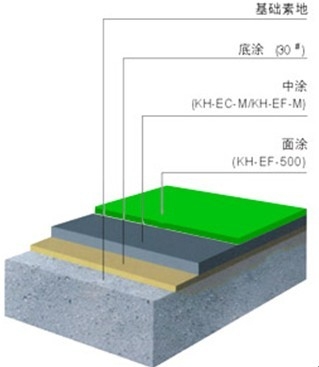

　　环氧树脂地坪工程地上涂层资料：

　　规模 本规范规矩了环氧树脂地上涂层资料的术语和界说、分类与符号、需求、实验办法、查验规 则、象征、包装、运送与储存。 本规范适用于以环氧树脂为首要原资料的底层涂料、 自流平地上涂层资料、 薄涂型环氧树脂 地上涂层资料。 2 规范性引证文件 下列文件中的条款经过本规范的引证而变成本规范的条款。 但凡注日期的引证文件， 其随后 一切的修正单（不包含订正的内容）或修订版均不适用于本规范，但是，鼓舞依据本规范达 成协议的各方研讨是不是可运用这些文件的最新版别。 但凡不注日期的引证文件， 其最新版别 适用于本规范。 GB/T 1725 涂料固体含量测定法 GB/T 1728-1979 漆膜、腻子膜枯燥时刻测定办法 GB/T 2411-1980 塑料邵氏硬度实验办法 GB 3186 涂料商品的取样 GB/T 6739-1996 涂膜硬度铅笔测定法 GB/T 9265 修建涂料 涂层耐碱性的测定 GB/T 9271-1988 色漆和清漆 规范试板 GB/T 17671-1999 水泥胶砂强度查验办法（ISO 法） JC/T 412-1991 修建用石棉水泥平板 JC/T 547-2005 陶瓷墙地砖胶粘剂 JC/T 907-2003 混凝土界面处理剂 JC/T 985-2005 3 术语和界说 地上用水泥基自流平砂浆 下列术语和界说适用于本规范。 3.1 环氧树脂底层涂料 epoxy resin flooring primer 由环氧树脂、固化剂、稀释剂及其他助剂等构成，在环氧树脂地上涂层资料涂装时，直接涂 到地上基体上，起到关闭和粘结效果的涂料。 3.2 自流平环氧树脂地上涂层资料 self-levelling epoxy resin flooring coating 由环氧树脂、稀释剂、固化剂及其他添加剂等构成，拌和后具有活动性或稍加辅助性铺摊就 能活动找平的地上用资料。 3.3 薄涂型环氧树脂地上涂层资料 thin epoxy resin flooring coating 由环氧树脂、稀释剂、固化剂及其他添加剂等构成，选用喷涂、滚涂或刷涂等地坪工程施工办法，通 常一遍施工干膜厚度在 100μm 以下的地上涂层资料。 4 分类与符号 4.1 分类 环氧树脂地上涂层资料分为： --环氧树脂底层涂料（EP）； --自流平环氧树脂地上涂层资料（ESL）； --薄涂型环氧树脂地上涂层资料（ET）。 4.2 符号 商品按下列顺序符号：商品名称、种类、本规范号。 示例： 自流平环氧树脂地上涂层资料符号为：自流平环氧树脂地上涂层资料 ESL JC/T × × × -2006 5 需求 5.1 环氧树脂底层涂料 环氧树脂底层涂料商品的需求应契合表 1 的规矩。 表1 环氧树脂底层涂料的需求 序 1 2 号 项 目 技 术 指 标 拌和后无硬块，呈均匀状况 50 ≤ ≤ 6 24 2.0 容器中的状况 固体含量 / % ≥ 表干 3 枯燥时刻 / h 实干 4 7d 拉伸粘结强度，MPa ≥ 5.2 自流平环氧树脂地上涂层资料 自流树脂地上涂层资料商品的需求应契合表 2 规矩。



　　氧树脂地上涂层资料的需求 ：
      技 术 指 标
拌和后无硬块，呈均匀状况 平坦，无折皱、针孔、气泡等缺点 ≥ ≥ 95 140 8 24 ≥ ≥ ≥ 60 2.0 70 涂膜无裂纹、无脱落 0.15 容器中的状况 涂膜外观 固体含量,% 活动度，mm 表干 ≤ ≤ 5 枯燥时刻，h 实干 6 7 8 9 10 7d 抗压强度， MPa 7d 拉伸粘结强度， MPa 邵氏硬度 （D 型） 抗冲击性， 60mm， 1000g 的钢球 Φ 耐磨性，g 15%的 NaOH 溶液 ≤ 11 耐化学性 10%的 HCl 溶液 120#溶剂汽油 涂膜完好，不起泡、不脱落，答应细微变色 5.3 薄涂型环氧树脂地上涂层资料 薄涂型环氧树脂地上涂层资料商品需求应契合表 3 的规矩。 表3 薄涂型环氧树脂地上涂层资料需求 序 1 2 号 项 目 技 术 指 标 拌和后无硬块，呈均匀状况 平坦，无刷痕、折皱、针孔、气泡等缺点 容器中的状况 涂膜外观 3 固体含量，% ≥ 枯燥时 间，h 表干 实干 铅笔硬度，H ≥ 抗冲击性，Φ 50mm， 500g 的 钢球 耐磨性，g ≤ 7d 拉伸粘结强度，MPa 耐水性 耐 15%的 NaOH 溶液 10%的 HCl 溶液 120#溶剂汽油 ≤ ≤ 60 6 24 3 4 5 6 涂膜无裂纹、无脱落 7 8 9 0.20 2.0 涂膜完好，不起泡、不脱落，答应细微变色 10 化 学 性 涂膜完好，不起泡、不脱落，答应细微变色 6 实验办法 6.1 规范实验条件 本规范的规范实验条件：环境温度（23± 2）℃，相对湿度（50± 5）%。 6.2 实验前样品的处理 待检样品应在储存期内，一切实验资料应在规范实验条件下放置最少 24h。 6.3 实验样板的制备 6.3.1 石棉水泥板：石棉水泥板的底材均为契合 JC/T 412-1991 表 2 中Ⅰ类板（加压板，厚 度为 4mm~6mm），技能需求的石棉水泥平板，其外表处理按 GB/T 9271-1988 中 7.3 的规矩 进行，实验前，试板应在 80℃的烘箱中枯燥 4h 后，取出，在规范实验条件下放置不少于 4h 后运用。 6.3.2 混凝土板：混凝土板应契合 JC/T 547-2005 附录 A 的需求。 6.3.3 各实验项意图试板尺度、数量应契合表 4 的规矩。 表4 各实验项意图试板需求 实验项目 枯燥时刻 耐水性 耐化学性 涂膜外观 抗冲击性 邵氏硬度 耐磨性 7d 拉伸粘结强度 试板类型 石棉水泥板 石棉水泥板 石棉水泥板 石棉水泥板 混凝土板 石棉水泥板 石棉水泥板 混凝土板 试板尺度，mm 150×70 150×70 150×70 430×150×（4~6） 400×400 150×70 Ф 100 400×400 试板数量，块 1 3 3×3 1 1 1 2 1 6.4 试样及试件制备 6.4.1 试样制备 将环氧树脂地上涂层资料各组份依照制造厂供给的配比与办法混合并拌和均匀，制备成试 样。 6.4.2 试件制备 6.4.2.1 试件制备：以制造厂供给的地坪工程施工办法将试样涂布于契合 6.3 规矩的实验样板外表。 自流平环氧树脂地上涂层资料的厚度为（2± 0.2）mm。环氧树脂底层涂料和薄涂型环氧树脂 地上涂层资料分两遍涂布，第一遍涂布厚度为（120± 10）μm，24h 后涂布第二遍，厚度为 （80± 10）μm。试样涂布后在规范实验条件下维护 7d，即为试件。 7d 拉伸粘结强度试件制备： 以制造厂供给的施工办法将试样涂布于契合 6.3.2 规矩 6.4.2.2 的混凝土板外表。自流平环氧树脂地上涂层资料的厚度为（2± 0.2）mm。环氧树脂底层涂料 和薄涂型环氧树脂地上涂层资料分两遍涂布，第一遍涂布厚度为（120± 10）μm，24h 后涂 布第二遍，厚度为（80± 10）μm。每个试件的试样制备面积为（40× 40）mm，在一块混凝土 板上可制备多个试件，每个试件相距不小于 15mm，5 个试件为一组，涂布后的试件在规范 实验条件下维护 7d。 6.5 容器中状况 翻开容器，拌和前答应容器底部有部分沉积，拌和后调查商品有无硬块，是不是呈均匀状况。 6.6 涂膜外观 试板涂刷 6.4.1 的试样后，在规范条件下放置 48h，于散射日光下目视查看涂膜外表状况。 6.7 固体含量 按 GB/T 1725 的规矩进行实验，将 6.4.1 的试样称重，并在规范条件下放置 24h，放入烘箱， 焙烘温度为（120± 2）℃。 6.8 枯燥时刻 将 6.4.1 的试样按 GB/T 1728-1979 中表干乙法、实干乙法规矩进行实验。自流平环氧树脂地 面涂层资料的厚度为（2± 0.2）mm，环氧树脂底层涂料和薄涂型环氧树脂地上涂层资料的涂 布厚度为（120± 10）μm。 6.9 邵氏硬度 将 6.4.2.1 的试件按 GB/T 2411-1980 规矩的办法进行实验，选用 D 型邵氏硬度计。 6.10 铅笔硬度 将 6.4.1 的试样按 GB/T 6739-1996 中 B 法规矩进行实验。 6.11 7d 抗压强度 将 6.4.1 的试样写入尺度为（30× 30）mm 的模具内，在浇注过程中要尽量防止发作气泡。 30× 每组为 6 个，浇注后，放置于规范实验条件下，24h 后脱模并维护 7d，按 GB/T 17671-1999 中的 9.3 条测定抗压强度，按 GB/T 17671-1999 中的 10.2.2 进行数据处理，实验成果准确至 1MPa。 6.12 7d 拉伸粘结强度 用 6.4.2.2 的试件按 JC/T907-2003 中的 5.4 进行实验及数据处理。 6.13 抗冲击性 将 6.4.2.1 的试件紧贴于厚度为 20mm 的细砂上面，涂膜面向上，然后把钢球，从高度 1m 处自在落下，在试件上冲击 3 处，每处冲击点应相距不少于 50mm，且距试件边际不小于 50mm，调查试件外表涂层有无裂纹、脱落。 6.14 活动度 将 6.4.1 的试样按 JC/T 985-2005 中 6.7 条规矩进行实验。 6.15 耐水性及耐化学性 将 6.4.2.1 的试件按 GB/T 9265 规矩进行实验， 浸泡介质为别为水、 15%NaOH 溶液， 10%HCl 溶液及 120#溶剂汽油，浸泡 7d 后，取出试件调查涂膜是不是起泡、脱落和变色。 6.16 耐磨性 将 6.4.2.1 的试件按 JC/T 985-2005 中 6.9 规矩进行实验。 7 查验规矩 7.1 查验分类 商品查验分出厂查验和型式查验。 7.1.1 出厂查验项目 表 1 中的第 1 项到第 3 项、 2 中的第 1 项到第 5 项、 3 中的第 1 项到第 5 项需求为出厂 表 表 查验项目。 7.1.2 型式查验 本规范所列的悉数需求为型式查验项目。 有下列状况之一时，需进行型式查验： a） 正常出产条件下，每一年最少进行一次； b）新商品投产或商品定型鉴守时； c） 商品首要原料、配比或出产工艺有严重改变时； d）停产半年以上恢复出产时； e） 出厂查验成果与前次型式查验有较大差异时； f） 国家技能监督查验组织提出需求时； 7.2 组批 对同一种类商品，接连出产时每 5t 为一批，缺乏 5t 亦可按一批计。 7.3 抽样 在每批商品或出产线中随机抽取不少于 6 组。 样品总重量不少于 5kg。 抽样按 GB 3186 进行。 抽取样品分为两份：一份实验，一份备用。 7.4 判定规矩 商品依照第 6 章进行实验，实验成果若均契合第 5 章的需求时，即判为合格。 若有一项不契合规范规矩，答应在同批样品中，用备用样品对不合格项进行复验。若复验结 果均契合规范规矩，则判该批商品合格；若仍不契合规范规矩，则判该批商品为不合格。 若有两项或两项以上不契合规范规矩，则判该批商品为不合格。 8 象征、包装、运送与储存 8.1 象征 商品外包装上应包含： a） 商品名称、种类、颜色及组分； b）出产厂名、地址； c） 商标； d）商品符号； e） 商品合格证； f） 商品配比与商品净质量； g） 安全说明； h） 出产日期或批号； 储存与运送注意事项； i） j） 储存期。 8.2 包装 商品按组分别离包装，不一样组分的包装应有显着差异。商品运用清洗、枯燥、密封的容器包 装，装量不大于容积的 95%，并附有运用说明书。 8.3 运送与储存 8.3.1 商品运送途中要防雨、防冻、防止日光直接照耀、防止包装损坏。 8.3.2 商品在寄存时，应坚持通风，枯燥、防冻、防止日光直接照耀，阻隔火源，远离热源。 8.3.3 商品储存期应不少于一年。

       环氧树脂原材料　：　
中国环氧树脂地坪涂料业，现已接连 5 年每年坚持 100%的增长速度，变成环氧 树脂业一个很大亮点。当前，很多企业在雄心壮志地开展在环氧树脂地坪涂料，首要遇到的疑问 是要“把握”哪些原资料？专家日前专门就环氧树脂耐磨地上涂料的构成答疑。 环氧树脂洁净耐磨地上涂猜中最常用的成膜物是以环氧树脂为代表的合成树脂类资料， 涂料 通常分为无溶剂型、溶剂型及水溶性型等。溶剂型体系通常具有溶剂蒸发、涂料粘度较小、固体 含量低、一次成膜薄、施工时易发作浮色(floating andflood)等缺点成膜物抗冲才能较弱；无 溶剂型体系因不含非活性溶剂，固体含量可调整至近 100％一次成膜厚，地坪工程施工中不会呈现贝纳德 窝(Benard cell)和浮色(floating)，水溶性洁净耐磨地上涂料对湿润基面有杰出的粘结力。其 构成资料首要是成膜物质，依据洁净耐磨地上涂料的需求成膜物应具有如下功能：常温固化、高 粘结力、较强机械功能、抗化学药性格强、杰出的电气性，环氧树脂耐磨地上涂料的成膜物遍及 选用双酚 A 型环氧树脂， 作为地上涂料的基料需求对混凝土等多种底材有优秀附着力， 固化时体 积缩短率低、抗化学功能优秀，涂膜坚韧耐磨、对湿润外表有必定的“忍受”力等特色。 双酚 A 环氧树脂按相对分子质量不一样可分为固体环氧树脂和液体环氧树脂， 高相对分子质量 的固体环氧树脂分子中含较多羟基， 可催化环氧基与胺的固化反响且枯燥速度较快， 但固体含量 低、涂膜薄、与固化剂的混溶性差、涂料黏度高、流平性差，低黏度环氧树脂尽管缺少羟基固化 速度较慢。 专家表示， 但可制成高固体含量厚膜涂料且与固化剂混溶性好， 施工时涂料流平性好、 固化速度可经过参加固化促进剂来进步。因此宜选用低相对分子质量环氧树脂，常用的有 E44(6101)、E42(634)、E51，进口的有 D.E.R.331 和 SHELL828 等代表性树脂。 第 2 类是固化剂。专家介绍说，胺类固化剂是环氧涂料的首要固化剂，这类固化剂首要有脂 肪胺、脂肪胺加成物、脂环胺、脂环胺加成物、聚酰胺、聚酰胺加成物、曼尼其碱等。脂肪胺与 环氧树脂反响敏捷、放热量大、涂膜交联密度高、抗化学品功能极好，脂肪胺加成物在刺激性、 泛白、与环氧树脂相容性等方面有较大改善，但终究涂膜的交联构造与脂肪胺类似、玻璃化温度 高、脆性大，首要用于高抗化学品耐溶剂型涂料。脂环胺及其加成物的很多功能较脂肪胺及其加 成物有较大进步，如色浅、流平性好、光泽高、不泛白、不需诱导期，其玻璃化温度仍较高，主 要用作无溶剂环氧地上涂料的固化剂。 聚酰胺固化剂归纳功能优秀、 分子内长链烃具有极好的内 增塑效果，使涂膜柔软、耐冲击，酰胺键供给了更大的粘附性、湿润性、剥离强度和对湿润外表 的忍受度。 耐化学性格较其他胺固化剂下降但仍坚持很高的耐性， 广泛用作溶剂型环氧地上涂料 的固化剂。聚酰胺与环氧的混溶性欠好，施工前没有熟化仍有发白出油表象，而聚酰胺加成物与 环氧树脂相容性好、游离胺含量低，较规范聚酰胺在不良条件下易固化而得到不变黄、无白霜的 涂膜， 因此当前大多数环氧地上涂料都选用聚酰胺加成物作为地上涂料固化剂。 曼尼其碱又名酚 醛胺是分子中含有酚羟基，能促进固化，常用于低温、湿润、水下固化涂料，因为分子中苯环的 刚性使涂膜脆性较大，故独自作为地坪涂料的固化剂运用不多，多用作中间层胶泥、砂浆的固化 剂。 稀释剂即能溶解树脂的有机溶剂， 首要效果是下降树脂胶液黏度一起也有利于把树脂固化过 程中放出的热量传递出来，可适当延长胶液的运用期。稀释剂分非活性稀释剂和活性稀释剂 2 类， 其中非活性稀释剂自身不参加固化反响仅到达物理混合和减低黏度的意图， 活性稀释剂具有 环氧基、能参加环氧树脂的环氧固化反响故并无逸出之弊。专家说，稀释剂用量过多对功能也有 必定的影响，因为稀释剂自身是短链分子、碳链比环氧树脂短，因此阻止了链的形成、影响了成 膜物的首要功能。 颜、填料是环氧树脂耐磨地上涂料重要成份。环氧树脂耐磨地上涂料属于厚浆型涂料，上色 颜料的用量可比普通颜料少，另一方面环氧地上涂料表干时刻长、运用有机颜料易发作浮色、发 花等疑问，且有机颜料的耐化学功能有局限性因此大多选用无机颜料，如钛白粉、氧化铬绿和氧 化铁系的颜料等。填料可选用重晶石粉、碳酸钙、天然矿物粉、云母粉和石英粉，因为是厚膜涂 料而为了下降涂膜的缩短应力， 防止因涂膜固化过程中体积缩短过大而导致开裂， 尚须运用一些 粗质填料(也称为粗细骨料)。填料的外形尺度、吸油量、添加量对地上涂料的终究功能有决议作 用，首要为到达低缩短率、低黏度、高添加量、高耐磨性和杰出的储存性等意图。当前市场上较 好的无溶剂环氧自流平涂料多选用天然(耐磨)矿石粉作为首要填料， 它与常用的碳酸钙填料比较 有其共同的地方。 最终是助剂。 环氧洁净耐磨地上涂料对涂膜的流平性需求极高， 特别是成膜较厚状况下既要 使涂膜在活性期内充分流平，又需求湿膜中的气泡敏捷排出而外表不留下缺点，因此流平、消泡 等助剂的选择及用量是极为要害的要素。 一方面此类助剂用量添加会下降涂膜成膜时的外表张力 有利于涂膜自流平和消泡， 另一方面这类助剂过多参加会引人不相溶物对树脂、 稀释剂及填料间 的粘结发作晦气影响。涂猜中各种颜料、填料须经过涣散研磨，为保证细度，进步涣散功率，还 参加了涣散类助剂， 一切助剂的参加都是以进步施工性和改善涂膜功能为意图的。 环氧树脂耐磨 地上涂料应思考选用以下几种助剂：涣散剂、流平剂、消泡剂。

启创地坪工程有限公司提供优质的地坪工程，公司主要产品有压模地坪、耐磨地坪、环氧树脂地坪、防腐防静电地坪，金刚砂耐磨地坪，车库坡道地坪，聚氨酯地坪，运动球场PU地坪等。
启创地坪为您提供优良的服务，一流的地坪工程施工，完美的售后，我们在未来将会为更多的车间，厂房做出更高质量的地坪工程。



欢迎致电：15252089548
