地坪工程硬地丙烯材料施工工艺
一：丙烯酸材料的说明：
  地坪工程丙烯酸涂层系统的共通特性：完全不含石棉、铅或水银等化合物，合乎环保原则。高度抗紫外光性能，颜色持久深入，不退色，不脱落。保养容易，维修费用低，在任何气候条件下都坚固耐用。多种颜色可供选择，包括蓝、红、深绿和浅绿等。使用寿命长，一般在5年以上，如基础质量优异其使用寿命还可延长。面层有效舒缓冲力，降低对运动员的伤害及疲劳。丙烯酸涂层地坪工程系统适用于混凝士基础层与沥青基础层，以相宜的价格，提供优质的运动场地面材料。适用场地：网球场、篮球场、羽毛球场、多功能运动场等。

二：丙烯酸材料地坪工程的特点：
1、水性原材料，无毒、无味、无污染，100％绿色环保产品；
2、涂层色彩鲜艳、耐磨、耐污及耐久性优异；
3、附着力强，防滑性能优良，透气性好，不易起泡
4、弹性良好，不易开裂，有舒适的运动感；
5、具有优良的耐水性能，雨停后场地可以立即投入使用；
6、不易老化、使用寿命长，颜色持久不退，具有优异的保色性能。
7、对气候环境的适应性强，易施工，施工工期短，可在多种材质的硬质基面上直接施工；
8、日常维护保养便利、费用低。

三：丙烯酸运动场地地坪工程施工程序：
1.球场概况：
球场选用水泥基础，会出现水泥基础伸缩逢的开裂现象。
2.地坪工程改造方案：
（1）选用材料：硬地丙烯酸球场材料
（2）铺设厚度：1.5mm左右
3、基础处理：
A、打磨及清洗场地：用铲刀铲去全场废料，用水磨机全场轻度打磨，用清水及硬扫把洗刷地面，必须将表面的灰尘及脏物刷洗冲洗干净、凉干。
B、裂缝处理：把裂缝切割成宽×深＝6mm×30mm（针对水泥地基），作为温度伸缩缝。
C、针对地基以前没有做防水处理，为了增加场地的抗水性、底漆设计为环氧底漆，环氧底漆是目前各类用于球场施工中强度最大、稳定性最好的底漆，专门针对表面较差或者防水性能较差的地基使用、从而增加球场的稳定性。

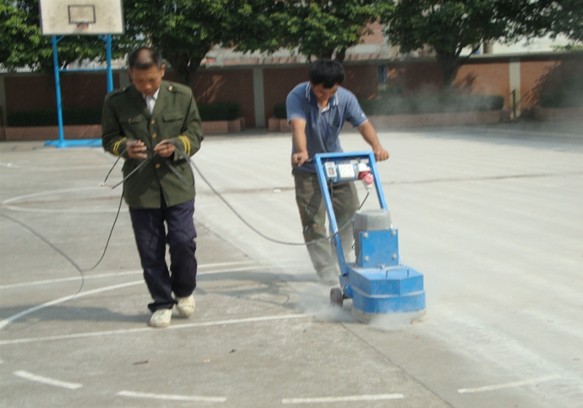

施工图一：

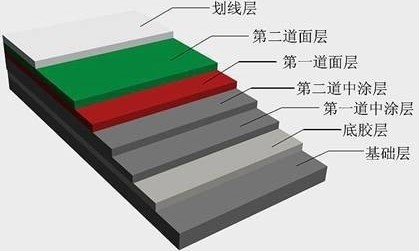

4、硬地丙烯酸材料地坪工程铺设：
（1）涂布防水底胶，使得丙烯酸产品更充分地与水泥地基的接着，全场涂布2-3层，使用量:0.2kg/㎡/层；
材料：丙烯酸球场防水底胶、石英砂（80-100目）、水泥、108胶水、水；
配比：1㎏（涂料）：3.0㎏（石英砂）：0.25㎏（水泥）:1kg（108胶水）：0.2kg（水）；
施工：将各种按比例调配混合，用电动搅拌机搅拌均匀，倒入施工现场，用专和工具将浆液均匀涂刮在水泥地面上，干固12小时。干固后用自来水试水平，积水处作上标记，再调配混合料补平，直至符合积水率要求。补平位干后，全场过水冲洗一遍。
（2）铺设丙烯酸面层（面层涂料）：按照材料配比比例充分混合后用专用橡胶刮耙整场涂刮3层，其中前2层加沙，使用量：0.22kg/㎡/层，最后一层不加沙，使用量：0.15kg/㎡/层。

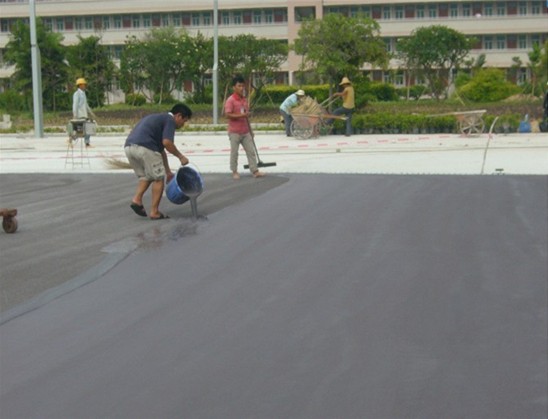

施工图二：


丙烯酸球场面层（含砂层:2遍）

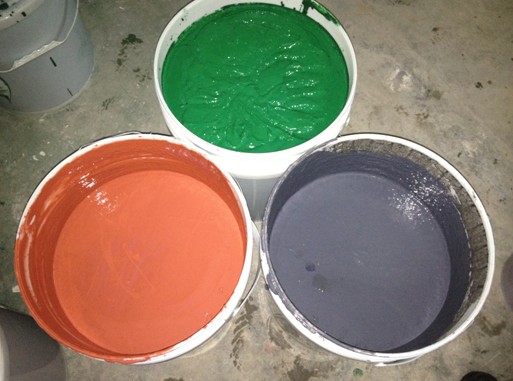

材料：彩色丙烯酸球场专用面料、石英砂（120-140目）、水；
配比： 1kg（面料）：0.9（石英砂）：0.6kg（水）；
施工：用电动搅拌机搅拌均匀，倒入施工现场，用专用工具半浆液均
涂刮在水泥地面上，注意：颜色分布都要均匀；

丙烯酸球场面层（终饰层：1遍）
材料：彩色丙烯酸球场专用面料、水；
配比： 1kg（面料）：0.8kg（水）；
施工：用电动搅拌机搅拌均匀，倒入施工现场，用专用工具半浆液均
涂刮在水泥地面上，注意：颜色分布都要均匀；
（3）划线：量度标定界线位置，用水性丙烯酸专用划线漆划线。
（4）整理清场。

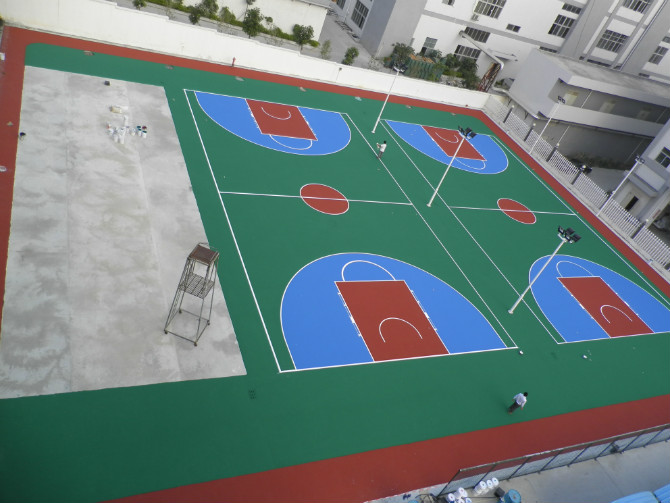

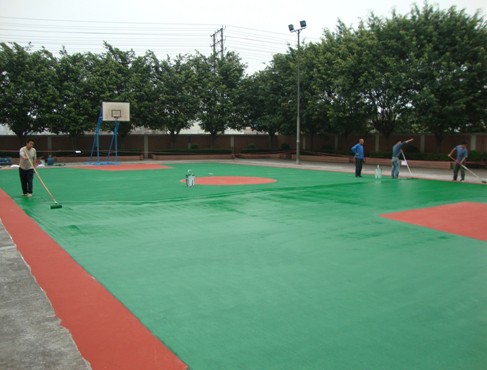

施工图三：

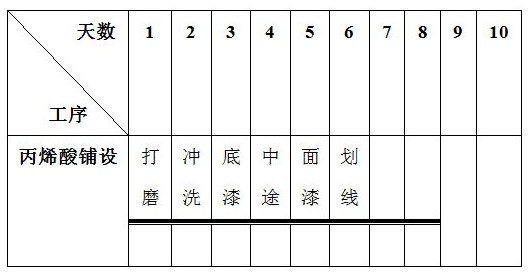

5、施工计划进度（逢雨天顺延）：

6、地坪工程质量保证措施
本地坪工程质量管理目标为达到优良工程并符合国家标准。认真执行工程相关技术规范以强有力的质量保证系统保证优良工程。
1 技术上保证地坪工程质量：
(1)根据工程特点和现场实际，编好施工组织设计，保证工程质量的技术组织措施，并认真贯彻落实检查。
(2)总监向各负责人进行技术交底，安排好人员.机械调配。
2 原材料进场认真检查，并具有出厂质保单和检验报告。
3 注意因时因天施工，对由于自然气候等因素影响到工程质量，必须采取有效措施，加强预防。
7、安全文明施工措施
1 严格执行安全生产六大纪律。
2 现场用电要有专业电工，使用标准电箱，工程用电做到一电一闸。
3 加强安全巡查，施工机械做到安全操作。
4 班组定立安全施工责任制度，职责分明，交接检查，发现隐患及失望消除。
5 施工区域内的材料，机械堆放整齐。
6 施工垃圾严禁乱放，集中堆积，及时外运。
7 主动倾听校方建议，促使施工文明。
8 严禁闲杂人员进入施工现场，建立管理制度，进出大门有记录。

硅PU材料地坪工程
（一）、硅PU材料施工条件和工具
1、地坪工程施工条件
温度：常温不低于5℃， 不高于35℃；
湿度：空气相对温度不超过85%；
坡度：四周设计合理水沟，不低于5%；
平整度：3米直尺允许差≦3MM，无裂缝、脱层、返砂现象；
温度缝：预留温度伸缩，一般按纵横6m 宽6mm,深2cm切缝；
水泥强度：水泥基础强度必须达到C25以上；
沥青密实度：沥青基础要达到95%以上；
养护时间：新浇水泥不少于28天，新浇沥青不少于15天。
2、地坪工程施工工具
a、搅拌机一台、搅拌容器、刮板。
b、镘刀、小灰刀、手提打磨机和220V三头打磨机。
c、卷尺、帆布线、羊毛刷、美纹纸、透明胶等划线用工具。
（二）、高耐磨环保硅PU在水泥地面施工（注意事项）
1、施工方法
（1）、基面处理
A、切割V字缝
以不于6*6M为一方块切割温度缝，原有板块与板块间要切割温度缝，
温度缝宽*深=6*20MM（在温度缝和不规则缝上切成V字型的槽）。
B、基面打磨
用打磨机对基面粗糙、凸起的部分进行打磨、修平处理。
C、清洁基面
用5%左右的稀盐酸或草酸泼洒并洗刷水泥基面，再用清水冲洗干净。观察存留水迹，对基面进行平整度和坡度的检验，用记号笔圈划出积水处。清洗干燥后基面应无白色粉化物及浮尘物。
D、底涂施工
基面清洗干净并晒干后，用防水底漆A：B（1：4）充分搅拌后均匀滚涂于地面。如有部分地面松散吸料较明显的，要重复滚涂一至两遍。待底漆层干固后（2-4小时），再进行下一道工序施工。
E、填缝、补积水
在填缝前要先将混凝土伸缩缝清洁干净，如缝较深或较宽的，可用橡胶颗粒或泡棉先作一个垫底，然后再填充；对部分特别凹陷部位可用弹性材料加砂或颗粒进行修补。
（2）、弹性层施工
A、涂刮弹性层
弹性料硅PU按配比（A：B=10：50）用搅拌机搅拌均匀（约5分钟）方可使用，已配好的材料尽量在30分钟内用完。弹性料如需要配专用流平剂使用，一般情况下我们的弹性料不加流平剂，如到冬天，加适当的流平剂。施工时用带齿镘刀或刮耙将弹性层材料涂刮于基面上，每道涂刮厚度不能超过2MM，每道涂刮时间间隔为前一道干固为准（一般约10小时），具体视现场天气情况而定，直到涂刮到要求厚度。涂刮时注意流平效果，以保证表面流平。
B、试水找平
弹性层干固后，用积水法测试表面平整度，积水处用弹性材料修补平整，表面有粒状杂物混入或堆积处需用打磨机打磨平整后再进行下一道工序施工。
（3）、弹性找平层加强施工
待弹性层材料干固后（8-10小时）须及时施工弹性找平层材料，能确保两层材料结合牢固。材料在施工前必须要按配比（A：B=10：50）用搅拌机搅拌均匀（5分钟）方可使用。已配好的材料必须在30分钟内用完；干固后表面要求平整光滑，若在施工过程中混入杂物或不平处需修整平后才能进行下一道工序，施工方法同弹性层一样。
（4）、耐磨面漆层施工
A、耐磨硅PU面漆为双组份环保油性材料，由A、B组份组成，配比为A：B=1：1（重量比）。将此两种材料混合均匀兑入专用砂或防滑粉，（添加量为A.B混合重量的（1：0.2），再将材料搅拌均匀后用滚、刮、喷涂施工。
（5）、专用划线漆（双组分A：B=1.25：3.75）
A、面漆层固化后即可划线，施工时双组份搅拌均匀后方可使用。
B、施工时按照球场的规格尺寸标准出界线位置，用美纹纸沿界线两边贴好，用羊毛刷直接施工，在硅PU球场面层上要划标线的部位涂刷一至两遍划线漆，待表面干后撕掉美纹纸。
2、施工流程
切V字形缝——打磨或酸洗基面——上底漆——填缝——补积水——刮涂弹性层——局部补积水——刮涂弹性找平层——刮涂面层——划线

塑胶型跑道地坪工程
塑胶跑道材料的性能

全天候使用：任何季节及温差，均能维持高水准的品质，雨后更能立即使用，增加利用时间，提高场地使用率。

弹性：具有适度的弹性及反弹力，可减少体力的消耗，增进竞赛成绩。

冲击力吸收：适度吸收脚部冲击力，减少运动伤害，长期练习及比赛均适宜。

耐候性：不会因紫外线、臭氧、酸雨的污染而褪色、粉化或软化，并能长期保持其鲜艳的色彩。

耐磨性：耐磨耗性小于2.5%，满足各级学校长时间，高使用频率的需要。

耐压缩性：不会因为田径器材的重压而无法恢复弹性。

抗钉力：在受力最大使用最频繁的百米起跑点，也不会受到钉鞋或起跑架破坏。

耐冲击性：具有强韧的弹性层及缓冲层，可吸收强劲的冲击，表面不会受损。

平坦性：施工时使用自流平材料，表面平坦，能符合特别平坦的比赛场地要求。

粘接性：特殊施工处理，粘接力强，可压制水份上升，无起泡、剥离等现象。

安全性：可防止跌倒所发生的运动伤害。

经济：维护方便、节省管理费用。

色彩：专用聚氨脂颗粒，表面颜色柔和，颗粒状表层，防止刺眼光线的反射，美观耐久，并可采用多色彩搭配。

塑胶跑道地坪工程施工工艺

(1)塑胶跑道材料对基础要求和施工条件

1. 基础验收

（1）、平整度：3米直尺高差不超过3MM。

（2）、抗压强度：水泥基础层标号须在C25或以上，砼层均厚不低于15CM。

（3）、密实度和厚度：沥青基础压实密度达到95%，沥青厚度达到8CM以上。

（4）、泄水坡度：横向泄水坡度为3‰-5‰，纵坡最大为8‰，表面应平坦、光滑、保证排水。

（5）、外观：无空鼓、沉降、断裂、粉化、油脂油漆等现象。表面均匀坚实无明显碾压轮迹，平整无裂迹，无粒边推挤、松散、油包、油疖、麻面，接缝平顺光滑，不得有阻水现象。基础不能生产裂缝和由于冰冻引起的不均匀冻胀。

（6）、基础养护时间：沥青砼基础完工后15天及以上；水泥砼基础完工后28天及以上。
PU球场-C地坪工程


丙烯酸-B地坪工程


硅pu球场地坪工程
硅PU材料施工
（弹性层→加弹层→面层→划线）
1、弹性层：
弹性层施工前应仔细检查确认基础处理完后方能进行弹性层施工，弹性层（TB-002）为单组份吸水固化材料，用齿刮板直接涂刮于基面， 每道涂刮厚度不能超过2.5mm，每道涂刮时间间隔以前一道干固为准（一般约10小时，具体视现场天气情况而定）直至涂刮至所需厚度。气温较低，涂料稠度增加时，可加入适量稀释剂（二甲苯、醋酸乙酯、200#溶剂油）调节施工稠度，若气温低于15℃以及相对湿度较低（<60%），需加入3~5%水搅拌均匀后涂刮，以加速材料固化，减少间隔时间，具体加水量视现场天气而定。使用稀释剂前必须做小试（按TB-002：稀释剂=10：3搅拌均匀做1.5~2mm厚小样块），确认稀释后的材料固化没问题才能使用。应避免在高温烈日下施工，施工后应保持2~3小时不受猛烈阳光照射，否则因表面成型太快会造成表面鼓泡。弹性层干固后，用积水法测试表面平整度，积水处用TB-002修补平整，表面若有粒状杂物或堆积处需用磨机或其它工具修整平后才能进行加强层施工。
2、加强层：
加强层（TB-003）为单组份吸水材料，用胶刮板分1~2道直接刮涂于修整好的弹性层面上，必须保证刮涂后表面光滑平整，每道涂刮时间间隔以前一道干固为准（一般约10小时，具体视现场天气情况而定）直至涂刮至所需厚度。若气温较低（<12℃）以及相对湿度较低（<60%），需加入2~5%水搅拌均匀后涂刮，以加速材料固化，减少间隔时间，具体加水量视现场天气而定。若气温较低，涂料稠度增加时，可加入适量稀释剂调节施工稠度。应避免在高温烈日下施工，施工后应保持2~3小时不受猛烈阳光照射，否则因表面成型太快会造成表面鼓泡。在施工过程中若有杂物混入或刮涂有不平整处需修整平滑后才能进行面层施工。
3、面层：
面层（TB-205）为双组份水性材料，必须按规定比例（A组：B组=100：7（重量比））把两组份充分搅拌均匀，（配比不准会影响面层的固化效果，直接影响面层的使用性能）加水稀释施工稠度，一般加入50~80%（TB-205重量计算，根据现场实际情况而定），用专用喷枪分多道喷涂于加强层面上。需表面粗糙的加入专用砂进行喷涂便可。最低温度低于5℃不适宜施工，施工后保持10小时无水浸泡。各类球场面层参考做法：
A、 篮球场：分三道喷涂，第一、二道加30%（TB-205重量计算）专用砂，每道TB-205用量约为0.12kg，第三道不加砂（用量约为0.06kg），加砂时，应先将A组份与专用砂搅拌均匀，再加入B组份搅拌均匀，再加水稀释；三秒禁区应做三道加砂的，一道不加砂（共四道）。
B、 网球场：分三道喷涂，第一道加50%砂，第二道加20%砂，第三道不加砂。
C、 羽毛球、排球场：不加砂喷涂三道。
硅PU球场材料优势说明

专　业,
双层的结构组成是按照国际性室内标准比赛场地要求设计，是室内标准比赛场地形态应用于室外的一种专业运动地坪产品，开辟了室外专业球场地坪新材料的先河。
1、 特制的面层——韧中带硬，且有一定磨擦系数。它既能保证运动员起步迅速，移动轻松，更令运动员有脚踏实地的安全感觉。
2、 高回弹值的弹性层，既能保护运动员的关节，减少韧带受伤危险，更能提高运动员跑动速度，提高竞技水平。
耐　用
1、优越耐候性。不会因紫外线、臭氧、雨水及高低温气候等环境改变而褪色、粉化、发硬、发软等现象，并能长期保持其鲜艳的色彩。正常情况下，五年不变色，十年不改弹性的使用时间。
2、优越的耐磨性能。能保证外观结构特征恒久稳定不变，耐磨性好，能满足长期高使用频率之需要。
3、抗污性强面层——坚韧、密实，不易被鞋底或其它硬物刮化，可长期保持保持球场光洁如新。无人看管的球场也适合使用。
环　保
本产品各顶指标均达到国家室内装修卫生标准，已取得环保证书。产品在使用和施工过程中，均不产生有毒有害物质，是一种真正环保产品。
经　济
综合使用成本低，不需特别维护保养，清洁容易，是性价比最理想的产品。适应性强，可任意施工在各种坚实地面上，颜色、厚度任选。沥青地面可直接铺设，新旧水泥混凝土地面经表面处理后即可铺设本产品，大大减少了基础地面处理成本。

硅PU球场适用范围：室内外网球场、篮球场、羽毛球场、排球场、健身房、游乐设施场地、幼儿园场地、学校体育器械区、全民健身路径区、公园通道、人行天桥、射击场、体操场等运动场地面。

硅PU球场、聚氨酯（PU）球场、聚氨酯（PU）球场地坪工程

特 性 对 比

产品名称：透气型塑胶跑道地坪工程
产品详情：

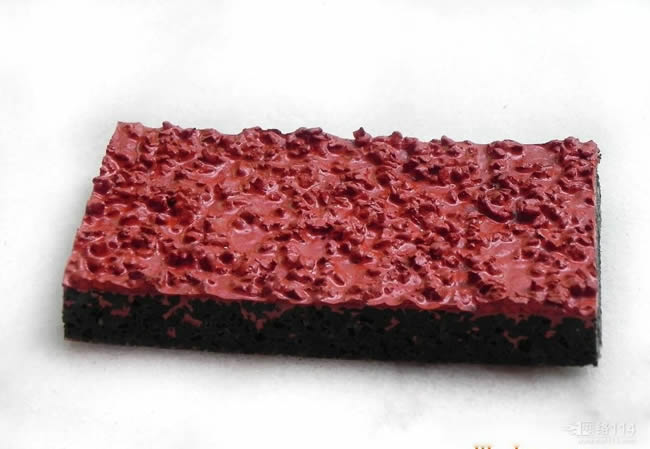

透气型塑胶跑道产品工艺及特点
    透气型塑胶跑道， 首先需对水泥基础进行防水处理或沥青基础进行封底处理。待基础层处理完毕保养24小时后即可摊铺跑道底层，用3-4mm的高弹性橡胶黑色再生胶粒加入相对比例的聚氨酯粘接胶水，搅拌均匀倒入场地，刮耙刮平，铺设厚度8mm，固化保养24小时。用2-3mm的跑道面层材料加聚氨酯粘接剂搅拌均匀后倒入施工场地，刮耙刮平，用铁板或者机械压实，平整度达到国家标准，特殊花纹设计、耐磨防滑，一体成型面层，厚度均匀，不掉颗粒，不鼓泡，耐老化，色彩鲜艳，在水泥基础上铺装最佳
二、适用范围：
　　 用于幼儿园各级各类学校及专业体育场、田径场跑道、半圆区、辅助区,全民健身路径,室内体育馆训练跑道 ,游乐场道路铺面等。
三、塑胶跑道特性：
1、全天候使用：任何季节及温差，均能维持高水准的品质，雨后更能立即使用，增加利用时间，提高场地使用率。
2、弹性：具有适度的弹性及反弹力，可减少体力的消耗，增进竞赛成绩。
3、冲击力吸收：适度吸收脚部冲击力，减少运动伤害，长期练习及比赛均适宜。
4、耐候性：不会因紫外线、臭氧、酸雨的污染而褪色、粉化或软化，并能长期保持其鲜艳的色彩。
5、耐磨性：耐磨耗性小于2.5%，满足各级学校长时间，高使用频率的需要。
6、耐压缩性：不会因为田径器材的重压而无法恢复弹性。
7、抗钉力：在受力最大使用最频繁的百米起跑点，也不会受到钉鞋或起跑架破坏。
8、耐冲击性：具有强韧的弹性层及缓冲层，可吸收强劲的冲击，表面不会受损。
9、平坦性：施工时使用自流平材料，表面平坦，能符合特别平坦的比赛场地要求。
10、粘接性：特殊施工处理，粘接力强，可压制水份上升，无起泡、剥离等现象。
11、 安全性：可防止跌倒所发生的运动伤害。
12、经济：维护方便、节省管理费用。
13、色彩：专用高弹性EPDM和PU颗粒，表面颜色柔和，颗粒状表层，防止刺眼光线的反射，美观耐久，并可采用多色彩搭配。


产品详情：




混合型塑胶跑道面层地坪工程施工方案

一、材料介绍

聚氨酯（PU）塑胶跑道材料是双组份固化反应型合成橡胶。一组份是含有异氰酸根（NCO）的预聚体，另一组份是由聚醚树脂、固化剂、防霉剂、增塑剂、颜料等组成的色浆，两者按一定比例现场混合搅拌均匀后即可施工。

主要技术指标：

主要特点：

1、是全天候的跑道，不受气候条件影响，雨后能马上使用。

2、弹性好，耐磨、防滑、能吸收震动，提供安全的运动场地。

3、场地整体性强、无接缝、色彩美观。

4、具有适度的弹性，能减少体力的消耗，提高竞技水平。

5、使用寿命长，抗紫外线、耐油、耐酸碱性能优良。

二、铺设混合型塑胶面层施工

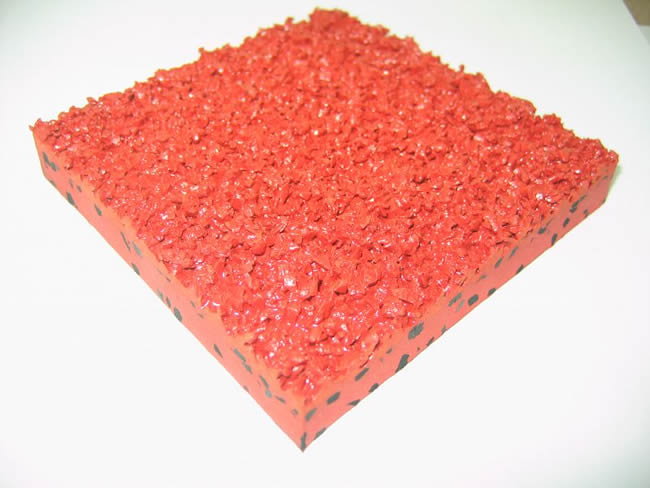

1、面层采用混合型塑胶面层（13㎜厚）厚度误差±1mm厚。

2、塑胶跑道基层材料采用聚氨酯双组份材料配比控制在1：4，不得采用废旧轮胎料，其中基层材料中胶粒含量不得超过30%；面层材料必须采用EPDM橡胶粒子。

3、成品外观无裂痕或分层现象；防滑层与底胶层粘合牢固、均匀；接缝平直美观、无明显凸凹现象；表现色泽鲜艳、均匀、耐久、不脱粒。

4、所有标志线应清晰、不反光，无明显虚边、与面层粘合牢固。各标志线位置距终点线间的距离长度不允许出现负差，其正差应小于0.5㎜。

5、塑胶跑道及其他场地平整合格率不小于95%。

6、其它未注明部分的要求应符合施工图纸设计要求的中国人民共和国国家标准（GB/T14833—93）。

7、施工流程及施工剖面

涂刮PU底胶层→撒黑色胶粒→涂刮PU聚氮酯混合料层（掺黑胶粒）→喷涂EPDM面层→划线

8、具体施工技术要点

① 基层检查

1、沥青或水泥基层完工后，应有30d养护期。

2、横向坡度小于1%（弯道8‰，直道5‰，半圆区5‰），纵向坡度小于1‰，跳高区坡度小于4‰，保证排水畅通。

3、表面平整无裂缝、无麻面，接缝平顺光滑。厚度允许偏差±10%，但不得大于2mm。

4、基础不能产生不均匀冻胀。沿排水沟槽边缘的基础应做特殊防水处理，防止产生冻胀。

5、基层宽度不得小于设计宽度，否则需从基层开始作加宽工程。

6、施工面应干燥干净，含水率应小于8%。

②在检查基础符合上述要求后开始在上面铺设塑胶面层。

③材料混合

安放搅拌机场地应铺以塑料布，确保材料质量，防止沾污环境。

所用磅秤必须事先进行校正，以保证配料正确。

搅拌容器应使用圆形，避免使用四角形，容积至少为所搅拌材料之1.5倍以上。

每桶材料在打开封盖前，需先清洁封盖周边，防止杂质进入。主剂经搅拌后，不得有结块沉淀及相分离现象，硬化剂使用前不得有硬化不流动之现象。

主剂应先倒入搅拌容器，再按规定比例倒入硬化剂（预聚体）及橡胶粒子，硬化剂宜直接向容器中央倒入，勿沿着桶边顺流，以免附着桶边的材料难以充分混合。

使用量小于包装时，用磅秤正确称量后再倒入容器混合。

底材混合掺一定比例的橡胶颗粒，面材混合不掺橡胶颗粒。

④底胶施工

在各区域边界部位（如主跑道与辅助区、跳远助跑区与辅助区之间）弹线后，贴上宽幅胶带纸。

将搅拌均匀的跑道底材放于料桶内，用小车运至场地，从离搅拌站远端先行施工，逐步退向离搅拌站近端。

倾斜桶将涂料倒于施工面上，以平刮板均匀涂布，推动小车使倒料与批刮同时进行。

底材固化后，对不平整处进行打麿及补平。

洒水于表面，用记号笔画出积水位置。

待洒水干燥后，将底材倒于低洼处，用4m长以上的平板，将凹处补平。

排水口周围小心施工，用镘刀批刮，不能使涂料流入排水口，损坏的木塞应及时调换。

施工时，需随时检查厚度是否一致，并控制在正误差，不足时需马上补足。

施工停息4h以上（夏天2h以上），接头处覆以隔离纸，待下次施工前揭去，以免产生接缝，并保证接头处的粘接强度。

随时调整钢括板上支头螺钉与括板下沿的距离，用标卡尺测量，使之符合底材厚度的要求。

两个区域的交界处施工：施工甲区域时，采用宽胶带纸遮蔽甲区域边界，待甲区域塑胶层完全固化后撕去胶带纸。反之，用宽胶带纸遮蔽甲区域边界进行乙区域的施工，固化后，仔细修正边界，磨去接痕。

原料容器内的余料用板刮除干净，以免混合比例不匀及材料损失。

底材完全固化前，禁止人员及车辆进入施工面上。

⑤面层施工

跑道底材完全固化并经修正保证了夹带度后，进行面材铺设。

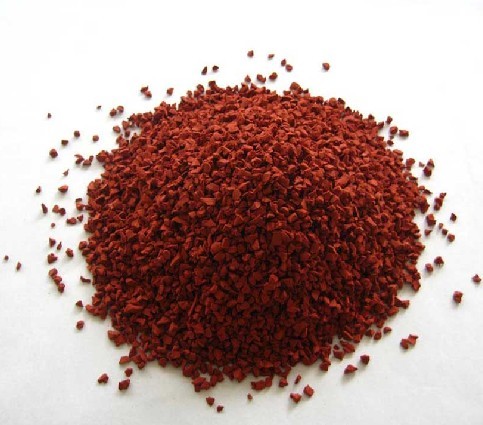

先将双组份胶料与红色EPDM颗粒进行搅拌，用料比例是胶料：颗粒=1：0.85（重量比）。待材料充分搅拌均匀后，运至施工场地用机械喷涂机进行喷洒，注意施工时要使面层颜色均匀一致，不能有沉积现象。

跑道与辅助区若采用不同颜色的橡胶颗粒，进行喷涂操作时，接近边界附近需用大张三合板遮档，以免面油飞散污染邻区的颜色。

喷涂工作由远离出入口处开始，便于人员撤离时不留车迹足印，保证场区地美观。

面层完全固化后（12小时）即可进行划线工序施工。

⑥划线

划线漆必须采用生产厂配套的材料，以保证粘结力。

按田径场的标准尺寸，用测量仪配合卷尺进行测量，用墨线或大针作出记号。

划线箱中部空间宽度为4.8cm（因涂料划线到跑道上会向两边渗透），保证线条不大于5cm。

跑道线内圈第一条线为基准，必须用测量仪精确测定，跑道每一道的宽度应正确。

划线应平滑、清晰，不能有发花，叉接等现象。
