当前位置：最新资讯 >
环氧树脂地坪工程材料与施工
启创地坪工程有限公司随着组织机构的完善，企业规模不断壮大，为了保证向广大客户提供优质的工程，为全国提供全方面的地坪服务包括：地坪咨询，地坪设计，优良的地坪漆，提供优质的地坪施工，地坪监管，地坪售后。公司地坪工程施工技术精湛，服务细致入微，办公环境良好，荣获各种证书。启创地坪工程有限公司提供专业的地坪工程服务中心，主要经营：工业洁净地坪，学校康体地坪，医院医疗地坪，市政商业地坪，防腐防静电地坪等。
环氧树脂地坪工程的介绍
环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子 化合物，除个别外，它们的相对分子质量都不高。环氧树脂的分子结构是 以分子链中含有活泼的环氧基团为其特征， 环氧基团可以位于分子链的末 端、中间或成环状结构。由于分子结构中含有活泼的环氧基团，使它们可 与多种类型的固化剂发生交联反应而形成不溶、 不熔的具有三向网状结构 的高聚物。 环氧树脂,固化后的环氧树脂具有良好的物理、化学性能，它对金属 和非金属材料的表面具有优异的粘接强度， 介电性能良好， 变定收缩率小， 制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，因而 广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、涂 料等用途。

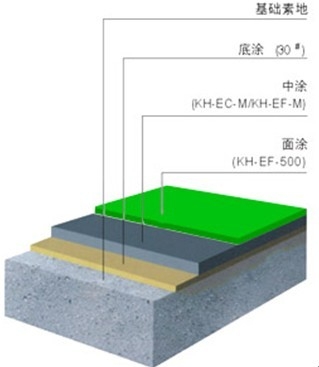

环氧树脂底组成:
环氧树脂底漆,环氧树脂中涂，环氧树脂滚涂面漆 工艺规格:环氧树脂平涂法 工艺结构:底漆涂布,中涂批补，面漆批补,黑色面漆 一.素地要求：依照环氧地坪施工标准，水泥地面必需平整、坚硬，不得有脱层 起砂现象，整体平整度高低差在1-2mm/Ｍ内，含水率８％以下，整 体粉光强度 3000PSI或 210kg/m２或 C-30以上。为确保工程质量 及使用寿命，建议新混凝土施做防水层，并且养护期于 28日以上，地坪工程施工现场湿度须低于 85%室温须高于 10℃，方可施工． 二．素地整理:1．清除粉尘，清除杂质，地面附着之杂物基本打磨平整，旧水泥 地面油脂最好用喷灯(火机)烧灼清除，亦可用溶剂擦洗完全后 方可施工。2．地面凹洞或裂痕，用环氧中涂加石英粉(砂)或高标号建筑水泥 腻子作补土批刮补平。3．光滑地面(如水磨石、地砖、大理石)必需打粗后涂布底漆。4． 伸缩缝处理:预留地面伸缩缝，以柔性环氧树脂地坪漆或高标号 建筑水泥腻子灌入旧伸缩缝，隔日再将凸起处补平。费用另 计）三．环氧树脂地坪施工工艺:1．底漆涂布（一遍）环氧底漆按比例充分搅拌均匀，可使用时 间内均匀滚涂，使其渗透以增强环氧与水泥间的附着力。2．中涂批补（一遍）环氧中涂漆依比例加入砂或粉充分搅拌均匀，用批刀批补使地面基本平整，待干燥后全面砂磨除尘。3．面漆批补（一遍）环氧黑色面漆依比例加入适量石英粉充分搅 拌均匀，用批刀做一层批覆，填平砂孔及凹洞，待干燥后全面 砂磨除尘。4．面漆涂布（一遍）环氧黑色面漆依比例充分搅拌均匀，可使 用时间内用滚筒滚涂，滚涂时要做到薄而均匀。四.施工工期及养护:整体工程以 10000ｍ２计，施工所需时间为 10-15天,施工后表 面固化期间禁止人员进入,以免留下痕迹,24小时后可步行,72小 时后耐压,十天后方可水冲洗，正常使用期限为 5-8年.素地处理：2-3天 底漆涂布：1-2天 中涂批补：3-5天 面漆批补：2-3天 面漆涂布：1-2天 颐养：视天气而定（约 3-7天）耐磨地坪施工工艺 一、总则 12345耐磨地坪是由特种水泥及骨料配成的耐磨资料所施工的地坪.耐磨地坪根据要求可做成以下几种颜色：绿色、黄色、红色、水泥色、浅灰色、深灰色、蓝色等。耐磨地坪是终凝前的混凝土面层上施工，所以施工过程中的现场时间安排和施工机具人员调配极其重要。施作耐磨地坪时，第一次撒料最后一次撒料及镘刀紧光的时机 一定要掌握好，才干保证质量。耐磨地坪完工后的开放行人及开放交通时间，应完全按混凝土 路面规定时间执行。
环氧树脂底漆,环氧树脂中涂，环氧树脂滚涂面漆 工艺规格:环氧树脂平涂法 工艺结构:底漆涂布,中涂批补，面漆批补,黑色面漆 一.素地要求：依照环氧地坪施工标准，水泥地面必需平整、坚硬，不得有脱层 起砂现象，整体平整度高低差在1-2mm/Ｍ内，含水率８％以下，整 体粉光强度 3000PSI或 210kg/m２或 C-30以上。为确保工程质量 及使用寿命，建议新混凝土施做防水层，并且养护期于 28日以上，地坪工程施工现场湿度须低于 85%室温须高于 10℃，方可施工． 二．素地整理:1．清除粉尘，清除杂质，地面附着之杂物基本打磨平整，旧水泥 地面油脂最好用喷灯(火机)烧灼清除，亦可用溶剂擦洗完全后 方可施工。2．地面凹洞或裂痕，用环氧中涂加石英粉(砂)或高标号建筑水泥 腻子作补土批刮补平。3．光滑地面(如水磨石、地砖、大理石)必需打粗后涂布底漆。4． 伸缩缝处理:预留地面伸缩缝，以柔性环氧树脂地坪漆或高标号 建筑水泥腻子灌入旧伸缩缝，隔日再将凸起处补平。费用另 计）三．环氧树脂地坪施工工艺:1．底漆涂布（一遍）环氧底漆按比例充分搅拌均匀，可使用时 间内均匀滚涂，使其渗透以增强环氧与水泥间的附着力。2．中涂批补（一遍）环氧中涂漆依比例加入砂或粉充分搅拌均匀，用批刀批补使地面基本平整，待干燥后全面砂磨除尘。3．面漆批补（一遍）环氧黑色面漆依比例加入适量石英粉充分搅 拌均匀，用批刀做一层批覆，填平砂孔及凹洞，待干燥后全面 砂磨除尘。4．面漆涂布（一遍）环氧黑色面漆依比例充分搅拌均匀，可使 用时间内用滚筒滚涂，滚涂时要做到薄而均匀。四.施工工期及养护:整体工程以 10000ｍ２计，施工所需时间为 10-15天,施工后表 面固化期间禁止人员进入,以免留下痕迹,24小时后可步行,72小 时后耐压,十天后方可水冲洗，正常使用期限为 5-8年.素地处理：2-3天 底漆涂布：1-2天 中涂批补：3-5天 面漆批补：2-3天 面漆涂布：1-2天 颐养：视天气而定（约 3-7天）耐磨地坪施工工艺 一、总则 12345耐磨地坪是由特种水泥及骨料配成的耐磨资料所施工的地坪.耐磨地坪根据要求可做成以下几种颜色：绿色、黄色、红色、水泥色、浅灰色、深灰色、蓝色等。耐磨地坪是终凝前的混凝土面层上施工，所以施工过程中的现场时间安排和施工机具人员调配极其重要。施作耐磨地坪时，第一次撒料最后一次撒料及镘刀紧光的时机 一定要掌握好，才干保证质量。耐磨地坪完工后的开放行人及开放交通时间，应完全按混凝土 路面规定时间执行。
环氧树脂材料准备：
1耐磨料为车间加工级配混合料，工程所需资料应认真核算并及 时通知管理部门备料。2资料运输或现场存放时，必需防雨、防潮，现场存放时不能直 接放在地面上而应放在垫板上，垫板离地距离≥10cm或在地坪较高 处用塑料玻璃膜下垫上盖。3工地上剩余的或暂时不用资料要及时拉回厂部验收入库。4当发现耐磨料有结块现象时，应暂停使用并演讲管理部、技术 部处理。5准确计量、均匀布料。现场地坪工程施工撒料前，每间隔一定距离或一 定面积各方一定数量耐磨料，各方的耐磨料用于对应的施工地块不能 混用，这样可基本保证单位面积用料准确、均匀。三、施工 一）撒料前基层混凝土处置工作 1撒料前要求基层混凝土振捣密实，整平，混凝土面无浮水。2初次除水刮浆 1混凝土浇筑成型后约两小时（不同天气情况时间不一样）人在混凝土土面上踩行不明显下陷时刻用铝合金直尺刮平，刮面目的有两 个：a使混凝土面初步平整；b使混凝土面上的浮浆集中；用橡皮推刀把集中的浮浆括除。2即使浮浆里含泥较少、没油类有机物等，当浮浆较厚时 ≥1cm为了确保混凝土外表强度，也要把多余的浮浆刮除。3初次直尺括平 1用三米长直尺检查混凝土面平整度，检查时直尺平放于混凝土 外表上，当直尺底边离开混凝土面最大≤1mm属合格，否则须用铝合 金直尺括平。2刮平前，先把直尺放于混凝土面层上没，两手抓放在直尺中间 附近位置，刮平时两手往下稍用劲（两手用劲均匀）随即拖动直尺 前后刮行。3刮平过程中，直尺分别纵、横向刮行。4以一个方向另一边刮平时，直尺深入前次刮过范围距离≥0.5米。5当局部地方高低差较大时，用较短直尺前往复搓刮。6整个刮平过程中，两手用力一定要均匀一致，使直尺始终在一 个水平位置挂行。若混凝土面不平时，应以 12水泥砂浆拌合料找平。4整平提浆 1当混凝土面初步平整后，可开动整平机整平面层。2整平机整平运行时，先整平四周边缘，然后分别纵横方向运行 整平。3整平机整平运行时，要连续不时匀速运行，不得在某处停下来，以免过度振捣造成分层。4靠近边角难于用整平机整平的地方用木抹子和压抹子整平，不 得用软镘刀。5再次直尺括平 1整平机初步平整后，再次用直尺检查，混凝土面平整度，不合 格处用砂浆找平。2此次挂平主要是用铝合金刮尺以扇形方向扫刮。3刮尺刮平运行时，向下方向力主要为铝合金刮尺自动力、手 时刮尺一端固定不动，左手控制刮尺扇形运动。4低凹处主要用小水灰比 12水泥砂浆填垫。5此次刮平一定要是整个过施工面的平整度符合要求。6再次整平提浆 1此次整平主要是使混凝土外表提浆湿润，为撒料创造条件。2整平机整平时也实现四周边缘，然后纵横方向分别平行匀速运 行。二）初次撒料及平整 1初次撒料 1初次撒料时，混凝土面应无浮水，用手指按压混凝土式其表面 浮浆湿软，但混泥土已初凝，感觉不到松散游离的石子存在也就是说手指按压混凝土时，有压痕但不能很深。2与其他实物交接固化较快的地方，先撒料，撒料后用木抹子和 压抹子搓平抹压。3撒料时，工具离开地面位置要尽量低，资料摊开面积要大，摊 开厚度要均匀一致。4只有确认可以撒料的地块才干撒料，不能早撒，也不能晚撒；不能错撒、漏撒以免导致耐磨层厚薄不均。不要使局部地方应补撒料。2整平提浆 1初次撒上的料吸水颜色变深后，才干开动整平机整平提浆。2整平机的运行过程与前述方法基本一致。3不能完全依靠整平机，根据不同情形可以用压抹子、木抹子进 行抹压提浆。4初次撒料后刻用铝合金刮尺刮平地坪工程施工面。中途撒实及整平提浆 1中途撒料及整平提浆的过程方法与初次撒料基本相同。2中途撒料的次数一般控制有 3次，越是往后，撒料量应逐渐递减。3气温高时，混凝土凝结固化速度较快，可考虑撒料→整平提浆→撒料→连续进行。4根据混凝土固化情况，现场负责人应对施工地点、人员、机具、施工量等作出恰当配置与安排，并根据具体情况，兼顾施工进度与质 量，做出正确决策与布置。四）最后一次撒料整平 1最后一次撒料时用手指按压混凝图表面，稍有压痕，但有明显手 印和手指明显感到湿，也就是说混凝土此时接近终凝丹还不到终凝 2撒料后稍等一回等资料吸水后才整平，整平过程与前述方法基本 一致 3撒料时一定要保证施工地块以外边缘带清洁卫生，这时其他杂物 不能混入施工地块。4此次撒料最好用颗粒 较小的耐磨资料，如用正常级配的耐磨资料，一定要确保地坪外表稍湿软，整平机能把耐磨骨料抹压潜入地坪内。5工地负责人应现场巡视，勤用手摸，以便做出正确判断并及时按 排人员处置。五）紧光机紧光 1最后一次撒料并用整平机整平一次，随后安排紧光机紧光。2紧光机操作人员所穿鞋为平地鞋并戴鞋套，其他人员此时不能随 便进入施工地块。3紧光机紧光时应按一定路径匀速不断运行。紧光机刀片倾斜角度 及其运转速度要与施工地坪状况相适应，以防止一片粘吸耐磨层，造 成地坪空鼓、起皮。4当耐磨层颜色变深，低平开始变亮，用手指按压地坪完全无压痕，只是稍有手印和手指有点湿时，停止用紧光机紧光。六）镘刀手工紧光 1所有紧光人员都要穿平底鞋并套鞋套。2紧光时应从一处向另一处后退进行，后退次数要少，幅度要大；下墩姿势要有利于镘刀大幅度移动（约 2米）并保证手能较大用力到镘刀上。3镘刀倾斜角度既要是镘刀与耐磨层的粘力小，又要保证镘刀不能 刮伤耐磨层；后退紧光时，后排刀位压过前排 5-10cm4紧光路径应为纵横交叉进行，如局部地块干硬较快时，此地方先 安排地坪工程施工。5当发现有灰尘时等污染物进入紧光地块时，要随时用干净扫帚扫 除。6紧光过程中万一发现耐磨层脱皮，低平刮伤等现象时，经用 SOTETECH资料作界面处置后马上补上。7镘刀紧光次数要多遍但不可过度紧光，直到地坪外表明显光亮，完全干硬时应停止。四、地坪养护 1地坪紧光完 7天后，才干允许施工人员进入施作。2完成面应喷涂养护剂或铺盖透气胶布，但不能叫水养护；完工后 一定要做好产品维护工作。五、补充说明 1由于该工程水平要求较高，建议土建单位在浇置砼之前每间隔 5.5米支钢边模，以此来控制好水平点。2砼的浇置英每隔 5.5米间隔浇置，即所谓跳仓浇铸。3建议土建单位在砼免得浇捣完成后，用 6米压棍扣的铝合金直尺 找平。4四周边角及柱、洞口、楼梯口、耐磨地坪的平整度控制在±3mm以下。
1耐磨料为车间加工级配混合料，工程所需资料应认真核算并及 时通知管理部门备料。2资料运输或现场存放时，必需防雨、防潮，现场存放时不能直 接放在地面上而应放在垫板上，垫板离地距离≥10cm或在地坪较高 处用塑料玻璃膜下垫上盖。3工地上剩余的或暂时不用资料要及时拉回厂部验收入库。4当发现耐磨料有结块现象时，应暂停使用并演讲管理部、技术 部处理。5准确计量、均匀布料。现场地坪工程施工撒料前，每间隔一定距离或一 定面积各方一定数量耐磨料，各方的耐磨料用于对应的施工地块不能 混用，这样可基本保证单位面积用料准确、均匀。三、施工 一）撒料前基层混凝土处置工作 1撒料前要求基层混凝土振捣密实，整平，混凝土面无浮水。2初次除水刮浆 1混凝土浇筑成型后约两小时（不同天气情况时间不一样）人在混凝土土面上踩行不明显下陷时刻用铝合金直尺刮平，刮面目的有两 个：a使混凝土面初步平整；b使混凝土面上的浮浆集中；用橡皮推刀把集中的浮浆括除。2即使浮浆里含泥较少、没油类有机物等，当浮浆较厚时 ≥1cm为了确保混凝土外表强度，也要把多余的浮浆刮除。3初次直尺括平 1用三米长直尺检查混凝土面平整度，检查时直尺平放于混凝土 外表上，当直尺底边离开混凝土面最大≤1mm属合格，否则须用铝合 金直尺括平。2刮平前，先把直尺放于混凝土面层上没，两手抓放在直尺中间 附近位置，刮平时两手往下稍用劲（两手用劲均匀）随即拖动直尺 前后刮行。3刮平过程中，直尺分别纵、横向刮行。4以一个方向另一边刮平时，直尺深入前次刮过范围距离≥0.5米。5当局部地方高低差较大时，用较短直尺前往复搓刮。6整个刮平过程中，两手用力一定要均匀一致，使直尺始终在一 个水平位置挂行。若混凝土面不平时，应以 12水泥砂浆拌合料找平。4整平提浆 1当混凝土面初步平整后，可开动整平机整平面层。2整平机整平运行时，先整平四周边缘，然后分别纵横方向运行 整平。3整平机整平运行时，要连续不时匀速运行，不得在某处停下来，以免过度振捣造成分层。4靠近边角难于用整平机整平的地方用木抹子和压抹子整平，不 得用软镘刀。5再次直尺括平 1整平机初步平整后，再次用直尺检查，混凝土面平整度，不合 格处用砂浆找平。2此次挂平主要是用铝合金刮尺以扇形方向扫刮。3刮尺刮平运行时，向下方向力主要为铝合金刮尺自动力、手 时刮尺一端固定不动，左手控制刮尺扇形运动。4低凹处主要用小水灰比 12水泥砂浆填垫。5此次刮平一定要是整个过施工面的平整度符合要求。6再次整平提浆 1此次整平主要是使混凝土外表提浆湿润，为撒料创造条件。2整平机整平时也实现四周边缘，然后纵横方向分别平行匀速运 行。二）初次撒料及平整 1初次撒料 1初次撒料时，混凝土面应无浮水，用手指按压混凝土式其表面 浮浆湿软，但混泥土已初凝，感觉不到松散游离的石子存在也就是说手指按压混凝土时，有压痕但不能很深。2与其他实物交接固化较快的地方，先撒料，撒料后用木抹子和 压抹子搓平抹压。3撒料时，工具离开地面位置要尽量低，资料摊开面积要大，摊 开厚度要均匀一致。4只有确认可以撒料的地块才干撒料，不能早撒，也不能晚撒；不能错撒、漏撒以免导致耐磨层厚薄不均。不要使局部地方应补撒料。2整平提浆 1初次撒上的料吸水颜色变深后，才干开动整平机整平提浆。2整平机的运行过程与前述方法基本一致。3不能完全依靠整平机，根据不同情形可以用压抹子、木抹子进 行抹压提浆。4初次撒料后刻用铝合金刮尺刮平地坪工程施工面。中途撒实及整平提浆 1中途撒料及整平提浆的过程方法与初次撒料基本相同。2中途撒料的次数一般控制有 3次，越是往后，撒料量应逐渐递减。3气温高时，混凝土凝结固化速度较快，可考虑撒料→整平提浆→撒料→连续进行。4根据混凝土固化情况，现场负责人应对施工地点、人员、机具、施工量等作出恰当配置与安排，并根据具体情况，兼顾施工进度与质 量，做出正确决策与布置。四）最后一次撒料整平 1最后一次撒料时用手指按压混凝图表面，稍有压痕，但有明显手 印和手指明显感到湿，也就是说混凝土此时接近终凝丹还不到终凝 2撒料后稍等一回等资料吸水后才整平，整平过程与前述方法基本 一致 3撒料时一定要保证施工地块以外边缘带清洁卫生，这时其他杂物 不能混入施工地块。4此次撒料最好用颗粒 较小的耐磨资料，如用正常级配的耐磨资料，一定要确保地坪外表稍湿软，整平机能把耐磨骨料抹压潜入地坪内。5工地负责人应现场巡视，勤用手摸，以便做出正确判断并及时按 排人员处置。五）紧光机紧光 1最后一次撒料并用整平机整平一次，随后安排紧光机紧光。2紧光机操作人员所穿鞋为平地鞋并戴鞋套，其他人员此时不能随 便进入施工地块。3紧光机紧光时应按一定路径匀速不断运行。紧光机刀片倾斜角度 及其运转速度要与施工地坪状况相适应，以防止一片粘吸耐磨层，造 成地坪空鼓、起皮。4当耐磨层颜色变深，低平开始变亮，用手指按压地坪完全无压痕，只是稍有手印和手指有点湿时，停止用紧光机紧光。六）镘刀手工紧光 1所有紧光人员都要穿平底鞋并套鞋套。2紧光时应从一处向另一处后退进行，后退次数要少，幅度要大；下墩姿势要有利于镘刀大幅度移动（约 2米）并保证手能较大用力到镘刀上。3镘刀倾斜角度既要是镘刀与耐磨层的粘力小，又要保证镘刀不能 刮伤耐磨层；后退紧光时，后排刀位压过前排 5-10cm4紧光路径应为纵横交叉进行，如局部地块干硬较快时，此地方先 安排地坪工程施工。5当发现有灰尘时等污染物进入紧光地块时，要随时用干净扫帚扫 除。6紧光过程中万一发现耐磨层脱皮，低平刮伤等现象时，经用 SOTETECH资料作界面处置后马上补上。7镘刀紧光次数要多遍但不可过度紧光，直到地坪外表明显光亮，完全干硬时应停止。四、地坪养护 1地坪紧光完 7天后，才干允许施工人员进入施作。2完成面应喷涂养护剂或铺盖透气胶布，但不能叫水养护；完工后 一定要做好产品维护工作。五、补充说明 1由于该工程水平要求较高，建议土建单位在浇置砼之前每间隔 5.5米支钢边模，以此来控制好水平点。2砼的浇置英每隔 5.5米间隔浇置，即所谓跳仓浇铸。3建议土建单位在砼免得浇捣完成后，用 6米压棍扣的铝合金直尺 找平。4四周边角及柱、洞口、楼梯口、耐磨地坪的平整度控制在±3mm以下。
启创地坪工程有限公司提供优质的地坪工程，公司主要产品有压模地坪、耐磨地坪、环氧树脂地坪、防腐防静电地坪，金刚砂耐磨地坪，车库坡道地坪，聚氨酯地坪，运动球场PU地坪等。启创地坪为您提供优良的服务，一流的地坪工程施工，完美的售后，我们在未来将会为更多的车间，厂房做出更高质量的地坪工程。
欢迎致电：15252089548
上一篇：环氧树脂砂浆自流平地坪工程施工工艺 下一篇：水性聚氨酯砂浆地坪工程施工
最新产品
同类文章排行
最新资讯文章
- 环氧防静电地坪的施工工艺与发展趋势
- 环氧地坪漆涂装的验收标准
- 水性环氧地坪的优势
- PVC地板材料的优势
- 渗透硬化剂地坪施工工艺
- 耐磨地面硬化剂施工
- 环氧地坪停车场地坪怎么做，价格多少？
- 环氧自流平彩砂地坪涂装
- 固化剂地坪中地坪渗透剂的应用和介绍
- 环氧树脂地坪失光问题的解决方案
